Hệ Thống Thông Gió Hầm Gửi Xe Và Giải Pháp Hút Khí Thải Độc

Hệ thống thông gió hầm gửi xe là giải pháp bắt buộc giúp loại bỏ khí thải độc hại tích tụ dưới lòng đất hiệu quả. Bài viết hệ thống thông gió hầm gửi xe và giải pháp hút khí thải độc sẽ cung cấp bảng báo giá cùng quy trình lắp đặt chuẩn kỹ thuật từ nhà thầu ecotechhvac.vn nhằm bảo vệ an toàn cho sức khỏe hô hấp của toàn thể cư dân.

Báo giá thi công hệ thống thông gió hầm gửi xe và các gói thiết bị hút khí thải

Thiết kế hệ thống thông gió hầm gửi xe đạt chuẩn giúp giải phóng triệt để lượng khí CO và khói bụi độc hại. Việc thi công đúng phương án từ Ecotech Việt Nam đảm bảo an toàn phòng cháy chữa cháy và tối ưu hóa điện năng vận hành cho công trình của bạn.

Chi phí lắp đặt hệ thống thông gió hầm gửi xe dao động từ 150.000 VND đến 350.000 VND trên mỗi mét vuông sàn tùy theo quy mô. Mức đầu tư này bao gồm toàn bộ thiết bị quạt hút ly tâm, quạt Jet Fan cảm biến CO và đường ống dẫn gió tiêu chuẩn.

Tùy thuộc vào thiết kế kiến trúc của từng tòa chung cư hay trung tâm thương mại. Việc bóc tách khối lượng vật tư cơ điện MEP sẽ được thực hiện cụ thể. Đội ngũ kỹ sư tại Ecotech Việt Nam cung cấp quy trình khảo sát miễn phí. Chúng tôi đề xuất các phương án cấu hình tối ưu nhất. Mọi thiết bị đều có chứng chỉ kiểm định chất lượng đầy đủ.

Hạng Mục Thiết Bị / Dịch Vụ	Đặc Tính Kỹ Thuật Chính	Phạm Vi Áp Dụng	Giá Tham Khảo (VND)
Quạt thông gió ly tâm	Động cơ chống cháy F300 chịu nhiệt 300 độ C	Hút khí thải chính tầng hầm	Từ 45.000.000 / bộ
Quạt hướng trục Jet Fan	Lực đẩy đạt 50N đến 100N độ ồn thấp	Phân phối luồng khí hầm xe	Từ 12.000.000 / chiếc
Cảm biến nồng độ khí CO	Đo dải rộng từ 0 đến 100 ppm tự động	Điều khiển biến tần quạt gió	Từ 3.200.000 / bộ
Tủ điện điều khiển thông minh	Tích hợp biến tần và lập trình PLC	Điều khiển hệ thống quạt hầm	Từ 15.000.000 / hệ thống
Đường ống gió tôn mạ kẽm	Độ dày tôn đạt tiêu chuẩn từ 0.8mm	Dẫn gió thải và cấp gió tươi	Từ 320.000 / m2 ống
Nhân công thi công lắp đặt	Đội ngũ kỹ thuật viên tay nghề cao	Lắp đặt hoàn thiện hệ thống	Từ 80.000 / m2 sàn
Khảo sát và đo nồng độ độc hại	Sử dụng máy đo kiểm định chuyên dụng	Trước khi thiết kế phương án	Miễn phí khảo sát
Bảo dưỡng bảo trì hệ thống	Vệ sinh quạt kiểm tra tủ điện định kỳ	Định kỳ 6 tháng một lần	Từ 5.000.000 / lần

Những lưu ý kỹ thuật quan trọng khi mua sắm và lắp đặt. Bạn cần chú ý đến độ dày của tôn mạ kẽm làm đường ống dẫn gió. Tôn mạ kẽm phải đạt độ dày tối thiểu từ 0.8 milimet để tránh rung lắc lớn. Các đầu kết nối quạt hút ly tâm phải có khớp nối mềm chống rung. Sử dụng lò xo giảm chấn cho hệ thống quạt treo trần. Những chi tiết này giúp giảm tiếng ồn truyền vào kết cấu tòa nhà.

Tại sao việc lắp đặt hệ thống thông gió hầm gửi xe lại tối quan trọng?

Tầng hầm gửi xe kín khí là nơi tích tụ lượng lớn các loại khí độc cực kỳ nguy hiểm. Trang bị hệ thống thông gió đúng chuẩn giúp kiểm soát nồng độ khí thải độc hại, bảo vệ hệ hô hấp và ngăn ngừa nguy cơ cháy nổ tiềm ẩn.

Lượng khí Carbon Monoxide tích tụ trong tầng hầm gửi xe không được thông gió có thể vượt mức 100 ppm chỉ sau 15 phút cao điểm. Đây là mức nồng độ độc hại gây ra các triệu chứng đau đầu và ngạt thở trực tiếp cho con người.

Tầng hầm là không gian khép kín hoàn toàn nằm dưới lòng đất. Khi các phương tiện giao thông di chuyển sẽ thải ra lượng lớn khí CO, NOx và bụi mịn PM2.5. Nếu không được luân chuyển khí liên tục, các chất độc này sẽ tích tụ đậm đặc. Hệ thống thông gió đóng vai trò như lá phổi cơ học. Thiết bị hút sạch khí độc và cấp nguồn khí tươi dồi dào từ bên ngoài vào.

• Ngăn ngừa ngộ độc khí CO: Giữ nồng độ khí thải luôn ở mức an toàn dưới 25 ppm theo khuyến cáo y tế.
• Hỗ trợ phòng cháy chữa cháy: Hút khói độc ra ngoài khi xảy ra sự cố hỏa hoạn dưới tầng hầm.
• Bảo vệ cấu trúc công trình: Giảm thiểu độ ẩm cao ngăn ngừa hiện tượng rỉ sét các thiết bị cơ điện liên quan.
• Tạo sự thông thoáng dễ chịu: Giúp nhiệt độ dưới tầng hầm không bị tăng cao vào mùa nắng nóng.

Hướng dẫn chi tiết quy trình thiết kế và lắp đặt hệ thống thông gió hầm gửi xe qua 3 bước

Quy trình tính toán thông gió tầng hầm bắt buộc phải tuân theo các tiêu chuẩn kỹ thuật xây dựng Việt Nam hiện hành. Việc thực hiện đúng 3 bước kỹ thuật dưới đây đảm bảo hệ thống vận hành tối ưu và tiết kiệm điện.

Bước 1: Tính toán lưu lượng gió cần thiết và số lần trao đổi khí ACH

Lưu lượng không khí cần trao đổi tối thiểu cho tầng hầm gửi xe thông thường là 6 lần thể tích phòng trong một giờ. Đối với chế độ hút khói sự cố hỏa hoạn, lưu lượng này phải tăng lên mức 10 lần thể tích phòng một giờ.

Để tính toán chính xác, kỹ sư sử dụng công thức nhân thể tích hầm với số lần trao đổi khí quy định. Ví dụ hầm xe rộng 1000 mét vuông có chiều cao trần là 3 mét thì thể tích là 3000 mét khối. Lưu lượng gió cần thiết ở chế độ thường là 18000 mét khối trong một giờ. Việc tính toán sai lệch sẽ dẫn đến hệ thống bị thiếu công suất. Thiết bị quạt hút sẽ hoạt động quá tải gây hao mòn nhanh chóng.

• Xác định chính xác tổng diện tích và chiều cao thông thủy của tầng hầm.
• Áp dụng hệ số trao đổi không khí phù hợp theo từng phân khu chức năng.
• Lựa chọn quạt thông gió có thông số lưu lượng lớn hơn tính toán khoảng 15%.

Bước 2: Thiết lập sơ đồ bố trí đường ống gió và hệ thống quạt Jet Fan

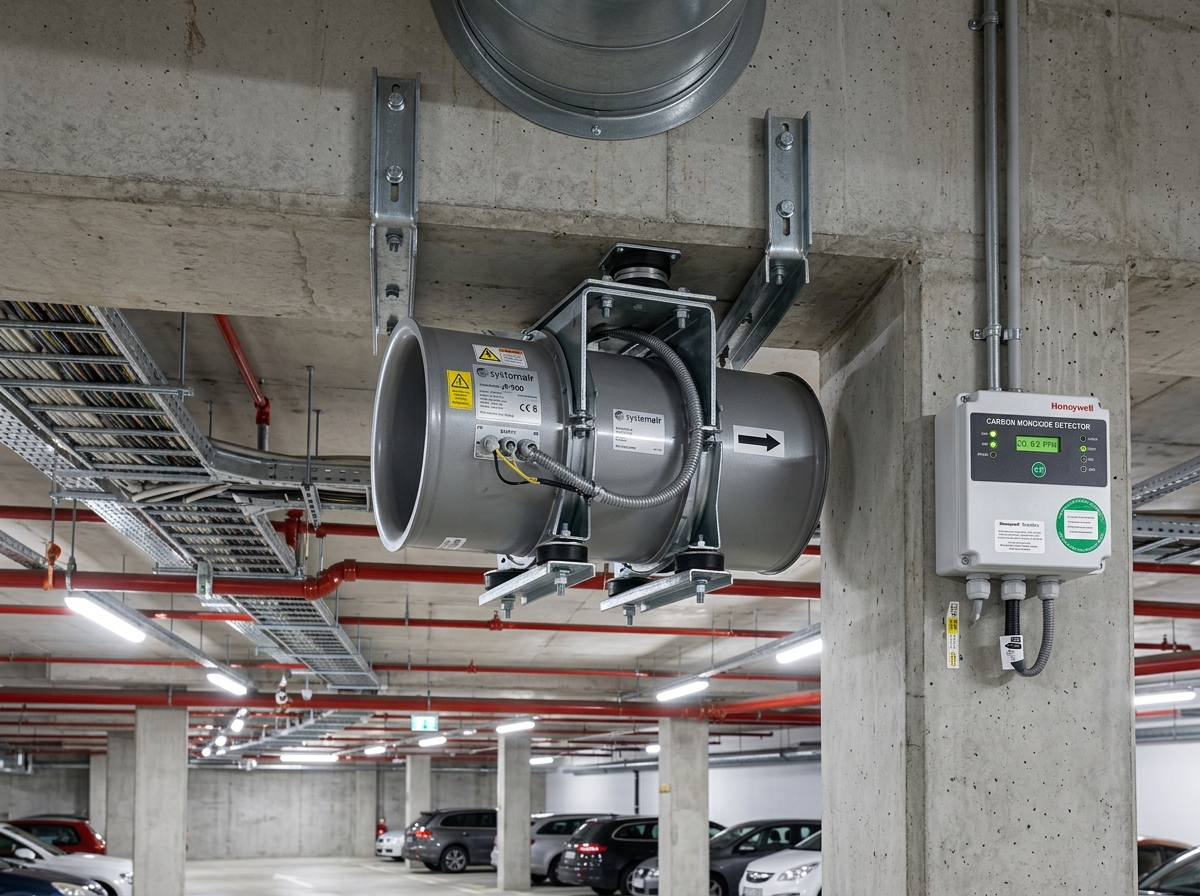

Sơ đồ bố trí quạt Jet Fan treo trần cần phân bổ khoảng cách từ 15 đến 25 mét giữa các hàng quạt liên tiếp. Cách sắp xếp này giúp luồng khí được truyền tải liên tục không bị xuất hiện vùng không khí chết.

Phương pháp thông gió dùng quạt Jet Fan không cần đường ống gió cồng kềnh giúp tiết kiệm không gian trần hầm. Quạt Jet Fan hoạt động theo nguyên lý truyền động lượng dòng khí tốc độ cao để lôi cuốn dòng khí xung quanh. Bạn cần bố trí các quạt hút chính ở góc cuối luồng gió hướng ra ngoài trục thải. Các cửa cấp gió tươi tự nhiên nên đặt ở vị trí ram dốc lối xe đi xuống.

• Xác định vị trí các cột bê tông để lắp đặt giá treo quạt chắc chắn.
• Tránh bố trí hướng thổi của quạt Jet Fan thẳng vào các dầm bê tông lớn.
• Thiết kế luồng khí đi một chiều từ đầu cấp đến đầu thải một cách mạch lạc.

Bước 3: Lắp đặt cảm biến nồng độ khí CO và tủ điều khiển tự động

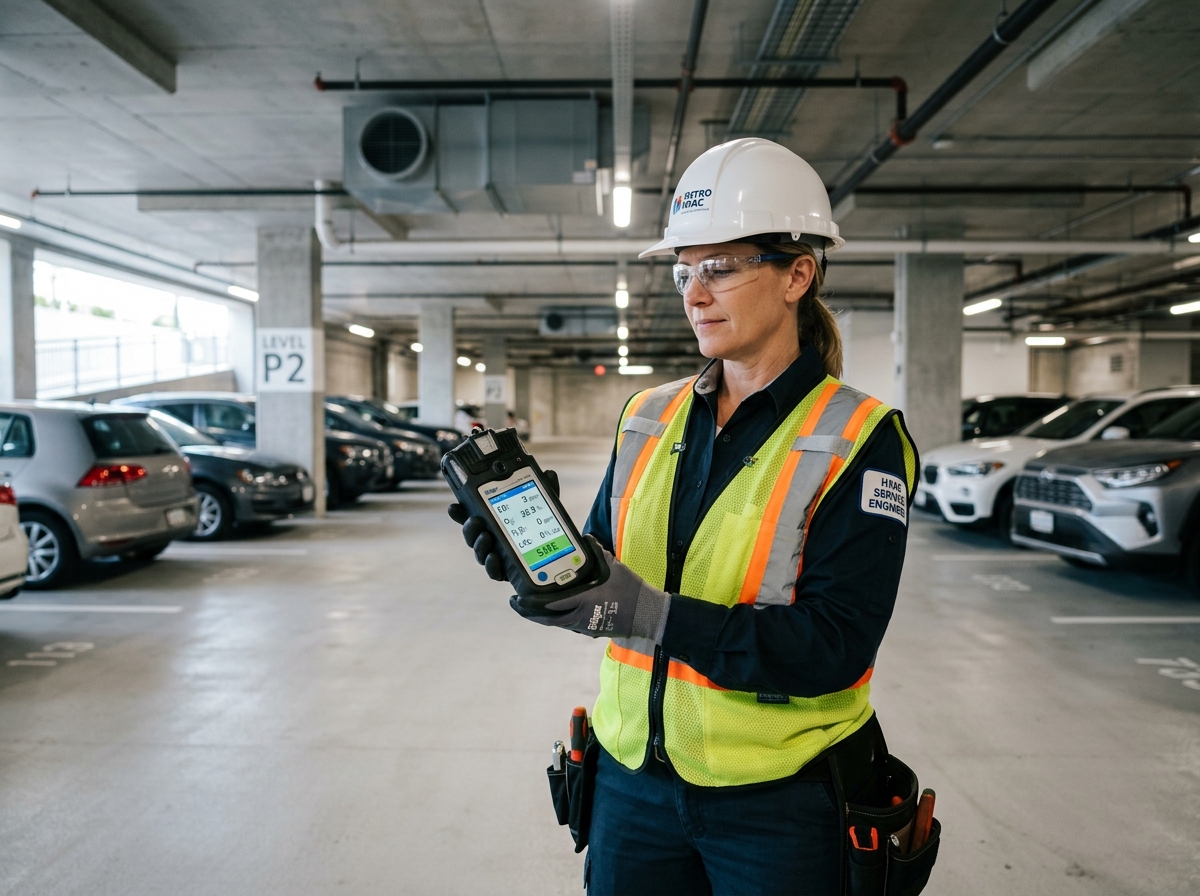

Vị trí lắp đặt cảm biến CO tối ưu là ở độ cao từ 1.5 mét đến 1.8 mét so với mặt sàn tầng hầm. Đây là khu vực thở trực tiếp của con người nên phản ánh chính xác nhất chất lượng không khí thực tế.

Các đầu dò cảm biến CO sẽ truyền tín hiệu liên tục về tủ điều khiển trung tâm PLC. Khi nồng độ khí CO vượt ngưỡng 25 ppm, tủ điện tự động kích hoạt quạt hút chạy ở tốc độ trung bình. Khi nồng độ khí CO vượt ngưỡng 50 ppm, hệ thống sẽ vận hành hết công suất định mức. Giải pháp điều khiển thông minh này giúp tiết kiệm đến 50% điện năng tiêu thụ hàng tháng của tòa nhà.

• Kết nối dây tín hiệu cảm biến bằng cáp chống nhiễu chuyên dụng đạt tiêu chuẩn.
• Cài đặt các ngưỡng cảnh báo nồng độ khí CO phù hợp trên tủ điều khiển.
• Kiểm tra khả năng đóng cắt tự động của hệ thống khởi động từ và biến tần.

Nâng cao kiến thức: Các công nghệ và tiêu chuẩn kỹ thuật thông gió tầng hầm chuyên sâu

Công nghệ thông gió tầng hầm hiện đại sử dụng giải pháp điều khiển quạt hút bằng biến tần dựa trên phản hồi của cảm biến CO. Đây là phương án kỹ thuật tiên tiến giúp nâng cao tuổi thọ động cơ và giảm thiểu tiếng ồn hiệu quả.

So sánh giải pháp thông gió dùng đường ống truyền thống và quạt Jet Fan

Giải pháp quạt Jet Fan giúp giảm chiều cao thông thủy yêu cầu của tầng hầm từ 30 đến 40 centimet so với hệ thống ống gió thông thường. Điều này mang lại lợi ích to lớn giúp tiết kiệm hàng tỷ đồng chi phí đào đất và đổ bê tông móng.

Hệ thống ống gió truyền thống sử dụng đường ống tôn kẽm cồng kềnh chạy dọc trần hầm gây mất mỹ quan. Phương án này dễ bị va chạm với các đường ống cứu hỏa hoặc đường máng cáp điện. Ngược lại, hệ thống Jet Fan sử dụng các quạt hướng trục nhỏ gọn treo sát trần bê tông. Tuy nhiên, hệ thống quạt Jet Fan đòi hỏi quy trình mô phỏng CFD phức tạp để đảm bảo hướng đi của dòng khí sạch.

• Hệ thống ống gió: Phù hợp cho hầm xe diện tích nhỏ hoặc có nhiều vách ngăn khuất.
• Hệ thống quạt Jet Fan: Thích hợp cho các hầm xe rộng lớn thông thoáng không có vách ngăn.
• Chi phí đầu tư ban đầu: Phương án quạt Jet Fan thường có chi phí thiết bị cao hơn nhưng lắp đặt nhanh hơn.

Tiêu chuẩn thiết kế TCVN 5687 và quy chuẩn phòng cháy chữa cháy cho tầng hầm

Tiêu chuẩn quốc gia TCVN 5687 quy định rõ ràng về các yêu cầu thiết kế hệ thống thông gió và điều hòa không khí. Các kỹ sư bắt buộc phải áp dụng nghiêm ngặt các chỉ số này khi làm hồ sơ thiết kế công trình.

Ngoài ra, quy chuẩn PCCC quy định hệ thống thông gió hầm phải có chức năng hút khói khi xảy ra hỏa hoạn. Các quạt hút khói chính phải sử dụng loại động cơ chịu nhiệt tiêu chuẩn có khả năng hoạt động liên tục trong 2 giờ ở nhiệt độ 300 độ C. Toàn bộ đường ống gió đi qua các khu vực khác nhau phải được bọc bông thủy tinh chống cháy hoặc sơn chống cháy chuyên dụng.

• Đảm bảo khoảng cách an toàn giữa cửa hút khí tươi và cửa thải khí độc trên mặt đất.
• Thiết kế hệ thống van chặn lửa tự động đóng lại khi nhiệt độ đường ống vượt 70 độ C.
• Tích hợp hệ thống liên động giữa tủ thông gió hầm với hệ thống báo cháy tự động của tòa nhà.

Khắc phục sự cố thường gặp khi vận hành hệ thống thông gió hầm gửi xe

Hiện tượng tiếng ồn lớn vượt mức 75 dB tại khu vực hầm xe chiếm khoảng 65% các khiếu nại của cư dân tòa nhà. Sự cố này thường do quạt lắp đặt thiếu bộ tiêu âm hoặc bị mất cân bằng cánh quạt.

Quá trình vận hành hệ thống cơ điện hầm xe luôn phát sinh những hao mòn cơ học theo thời gian. Dưới đây là các lỗi kỹ thuật phổ biến và giải pháp khắc phục từ đội ngũ kỹ sư chuyên nghiệp của Ecotech Việt Nam.

• Tại sao quạt thông gió ly tâm chính hoạt động nhưng gió thổi ra rất yếu?
  Giải pháp xử lý: Bạn cần kiểm tra chiều quay của cánh quạt xem có bị ngược pha đấu nối điện hay không. Ngoài ra hãy kiểm tra xem hệ thống van chặn lửa trên đường ống gió có bị kẹt đóng hay không.
• Hệ thống cảm biến nồng độ khí CO hiển thị sai lệch hoặc không truyền tín hiệu?
  Giải pháp xử lý: Đầu đo cảm biến CO bị bám bụi bẩn dầu mỡ lâu ngày làm giảm độ nhạy của màng bán dẫn. Kỹ thuật viên cần tiến hành lau chùi đầu dò bằng dung dịch vệ sinh chuyên dụng và hiệu chuẩn lại thiết bị định kỳ.
• Tủ điện điều khiển quạt thông gió liên tục báo lỗi quá dòng và tự động ngắt?
  Giải pháp xử lý: Động cơ quạt hút đang bị kẹt ổ bi hoặc gặp hiện tượng quá tải dòng điện do sụt áp nguồn. Hãy ngắt điện hoàn toàn để kiểm tra độ trơn tru của trục quạt và đo đạc lại thông số điện áp cấp vào.
• Xuất hiện hiện tượng rò rỉ nước ngưng tụ chảy dọc theo đường ống gió tôn kẽm?
  Giải pháp xử lý: Lớp bông thủy tinh cách nhiệt của đường ống gió bị rách hoặc bọc thiếu kín kẽ gây ra đọng sương bề mặt. Bạn cần tiến hành bọc lại lớp bảo ôn cách nhiệt mới tại các vị trí rò rỉ nước.

Giải pháp thiết kế hệ thống thông gió hầm gửi xe chuyên nghiệp từ Ecotechhvac.vn

Ecotech Việt Nam cung cấp giải pháp trọn gói từ khảo sát tính toán đến thi công lắp đặt hệ thống thông gió tầng hầm đạt chuẩn. Mọi giải pháp cơ điện của chúng tôi đều hướng tới mục tiêu tối ưu hiệu quả sử dụng và tiết kiệm năng lượng.

Với đội ngũ kỹ sư cơ điện MEP giàu kinh nghiệm thực tế qua hàng trăm dự án tòa nhà chung cư lớn nhỏ. Chúng tôi tự tin mang đến những phương án thiết kế thông minh sử dụng công nghệ mô phỏng CFD hiện đại. Phần mềm giúp dự đoán chính xác hướng đi của luồng khí và nồng độ chất độc hại trong hầm xe trước khi triển khai thực tế.

Chúng tôi sử dụng nguồn thiết bị quạt thông gió công nghiệp chính hãng đạt tiêu chuẩn phòng cháy chữa cháy nghiêm ngặt. Hệ thống cảm biến CO và biến tần tự động giúp tối ưu hóa chi phí vận hành cho ban quản lý tòa nhà.

• Khảo sát hiện trạng và đo đạc thông số môi trường không khí tầng hầm hoàn toàn miễn phí.
• Thiết kế bản vẽ chi tiết hệ thống ống gió và quạt Jet Fan đạt kiểm duyệt phòng cháy chữa cháy.
• Cung cấp đầy đủ chứng chỉ chất lượng CO/CQ cho toàn bộ danh mục vật tư thiết bị lắp đặt.

Hỏi đáp nhanh về hệ thống thông gió hầm gửi xe và khí độc tầng hầm (FAQs)

Các thắc mắc thường gặp của các chủ đầu tư và ban quản lý tòa nhà về kỹ thuật thông gió hầm được giải đáp dưới đây. Những thông tin này giúp bạn vận hành hệ thống một cách khoa học và an toàn.

Nồng độ khí CO bao nhiêu trong hầm xe là mức nguy hiểm?

Nồng độ khí CO vượt quá ngưỡng 50 ppm bắt đầu gây ảnh hưởng trực tiếp đến sức khỏe con người nếu tiếp xúc lâu hơn 30 phút. Khi nồng độ đạt mức 100 ppm sẽ xuất hiện triệu chứng chóng mặt tức ngực dữ dội.

Tiêu chuẩn thiết kế thông gió quy định nồng độ khí CO trung bình trong hầm xe không được vượt quá mức 25 ppm trong thời gian vận hành thông thường. Hệ thống cảm biến CO thông minh sẽ tự động kích hoạt quạt hút chạy tăng tốc khi phát hiện nồng độ vượt quá ngưỡng an toàn này.

Có bắt buộc phải lắp quạt tăng áp cầu thang kết hợp thông gió hầm không?

Việc lắp đặt quạt tăng áp buồng thang bộ là bắt buộc đối với tất cả các tòa nhà cao tầng có tầng hầm gửi xe. Hệ thống này giúp ngăn chặn không cho khói độc từ tầng hầm tràn vào lối thoát hiểm khi có hỏa hoạn xảy ra.

Quạt tăng áp sẽ tạo ra áp suất dương trong buồng thang bộ cao hơn áp suất ngoài hành lang và tầng hầm. Áp suất chênh lệch này giúp luồng không khí sạch luôn thổi từ buồng thang ra ngoài ngăn chặn khói bụi xâm nhập. Đây là tiêu chuẩn an toàn sinh mạng cốt lõi của công trình.

Hệ thống thông gió hầm hoạt động liên tục hay theo cảm biến?

Hệ thống thông gió tầng hầm hiện đại được thiết kế hoạt động tự động linh hoạt dựa trên tín hiệu của cảm biến CO kết hợp bộ hẹn giờ. Giải pháp này giúp cắt giảm đáng kể lượng điện năng hao phí không cần thiết.

Vào những khung giờ cao điểm có nhiều phương tiện ra vào hầm xe, quạt hút sẽ hoạt động liên tục ở công suất lớn. Trong những khung giờ thấp điểm ban đêm, quạt sẽ chạy ở chế độ tiết kiệm điện hoặc chỉ tự động bật lên khi nồng độ CO vượt mức cho phép.

Chi phí bảo trì định kỳ hệ thống thông gió tầng hầm khoảng bao nhiêu?

Chi phí bảo dưỡng định kỳ cho hệ thống thông gió tầng hầm dao động từ 5.000.000 VND đến 15.000.000 VND cho mỗi lần thực hiện tùy thuộc quy mô. Công việc bảo trì cần được tiến hành tối thiểu 6 tháng một lần để đảm bảo an toàn.

Quá trình bảo dưỡng bao gồm việc vệ sinh cánh quạt hút, tra dầu mỡ bôi trơn trục động cơ, kiểm tra độ căng của dây đai truyền động. Kỹ thuật viên cũng cần kiểm tra lại toàn bộ hệ thống tủ điện điều khiển và các thiết bị cảm biến đo khí độc hại.

Làm thế nào để giảm tiếng ồn từ quạt hút công suất lớn ở tầng hầm?

Giải pháp hiệu quả nhất để giảm tiếng ồn là lắp đặt thêm hộp tiêu âm ống gió ở đầu hút và đầu đẩy của quạt ly tâm. Thiết bị này giúp triệt tiêu phần lớn các dải âm tần số cao phát ra từ cánh quạt hoạt động.

Ngoài ra, bạn cần sử dụng các bệ giảm chấn lò xo dưới chân quạt ly tâm hoặc các ty treo giảm chấn cho quạt Jet Fan. Việc bảo dưỡng định kỳ thay thế vòng bi bị mòn cũng giúp loại bỏ những tiếng rít cơ học khó chịu khi máy vận hành.

Tận hưởng không gian an toàn với dịch vụ cơ điện MEP từ Ecotechhvac.vn

Ecotech Việt Nam tự hào là đơn vị uy tín hàng đầu cung cấp các gói giải pháp cơ điện thông gió tầng hầm toàn diện. Sự đồng hành của chúng tôi mang lại sự an tâm tuyệt đối và bảo vệ sức khỏe hệ hô hấp của cộng đồng.

Chúng tôi cam kết mang lại những công trình đạt chất lượng kỹ thuật cao nhất cùng dịch vụ bảo dưỡng tận tâm chu đáo trọn đời. Hãy để đội ngũ kỹ thuật viên chuyên nghiệp của Ecotech Việt Nam hỗ trợ giải quyết mọi lo lắng về chất lượng không khí của bạn. Liên hệ ngay với chúng tôi để nhận phương án thiết kế hệ thống thông gió tối ưu nhất cho tòa nhà của bạn.

Lưu ý: Các hướng dẫn và đánh giá trong bài viết được dựa trên tiêu chuẩn đo lường chất lượng không khí trong nhà (IAQ). Hiệu quả lọc thực tế có thể thay đổi tùy thuộc vào mức độ ô nhiễm và cấu trúc không gian. Vui lòng liên hệ Ecotechhvac.vn để được chuyên gia của chúng tôi hỗ trợ tư vấn chi tiết nhất cho nhu cầu của bạn.

Lưu ý bổ sung: Các hướng dẫn và mức giá trong bài viết mang tính chất tham khảo tại thời điểm xuất bản. Vui lòng liên hệ trực tiếp Ecotechhvac.vn để nhận thông tin cập nhật mới nhất. Các hướng dẫn vệ sinh màng lọc được thực hiện trên thiết bị dân dụng tiêu chuẩn. Thao tác có thể khác biệt trên các dòng thiết bị chuyên dụng hoặc của các thương hiệu khác nhau. Vui lòng liên hệ Ecotechhvac.vn để được chuyên gia của chúng tôi hỗ trợ chi tiết.
