Thiết Kế HVAC Bằng BIM Giải Pháp Mô Hình 3D Chính Xác Toàn Diện

Bảng báo giá dịch vụ thiết kế HVAC bằng BIM và lập mô hình revit mep chuyên nghiệp

Báo giá dịch vụ thiết kế HVACbằng BIM dao động từ 15.000 VND đến hơn 45.000 VND trên mỗi mét vuông sàn xây dựng tùy thuộc vào độ chi tiết LOD từ 300 đến 400 và quy mô diện tích của dự án. Việc lập dự toán chi phí từ sớm giúp chủ đầu tư kiểm soát chặt chẽ ngân sách thiết kế cơ điện lạnh ban đầu.

Sử dụng mô hình hóa ba chiều giúp doanh nghiệp thắt chặt quy trình quản lý khối lượng vật tư. Sự đồng bộ giữa bản vẽ kiến trúc, kết cấu và hệ thống cơ điện lạnh HVAC giúp loại bỏ các hao phí vật tư không đáng có. Thời gian thi công thực tế tại công trường nhờ đó được rút ngắn đáng kể.

Dưới đây là bảng phân bổ chi phí dịch vụ thiết kế cơ điện lạnh bằng công nghệ mô hình hóa thông minh do đội ngũ kỹ sư chuyên nghiệp của chúng tôi tổng hợp thực tế.

Lập mô hình 3D hệ thống HVAC bằng phần mềm Revit giúp cắt giảm tới chín mươi tám phần trăm lỗi xung đột không gian cơ điện trước khi thi công thực tế. Giải pháp này giúp tăng tốc độ bóc tách khối lượng vật tư đạt mức chính xác tối ưu cho chủ đầu tư.

Hạng Mục Dịch Vụ BIM	Độ Chi Tiết Mô Hình (LOD)	Quy Mô Dự Án Áp Dụng	Chi Phí Tham Khảo (VND/m²)
Thiết kế BIM sơ bộ LOD 200	Độ chi tiết LOD 200	Tòa nhà văn phòng chung cư	Từ 15.000
Thiết kế chi tiết hệ thống LOD 300	Độ chi tiết LOD 300	Khách sạn trung tâm thương mại	Từ 25.000
Thiết kế thi công hệ thống LOD 350	Độ chi tiết LOD 350	Biệt thự nhà xưởng công nghiệp	Từ 35.000
Mô hình hóa phục vụ chế tạo LOD 400	Độ chi tiết LOD 400	Phòng sạch nhà máy công nghệ cao	Từ 45.000
Phát hiện xung đột va chạm cơ điện	Tích hợp hệ thống MEP	Toàn bộ diện tích công trình	Từ 5.000
Bóc tách khối lượng vật tư BOQ tự động	Xuất trực tiếp từ mô hình Revit	Hỗ trợ lập dự toán đấu thầu	Từ 3.000
Hiệu chỉnh bản vẽ hoàn công As-Built	Cập nhật theo thực tế lắp đặt	Phục vụ công tác quản lý vận hành	Từ 12.000
Tư vấn giải pháp điều hòa không khí	Thiết kế tích hợp VRV và Chiller	Bản vẽ quy hoạch hệ thống phân phối	Miễn phí khảo sát ban đầu

Chi phí thực tế của dịch vụ mô hình hóa thông minh phụ thuộc vào độ phức tạp của hệ thống cơ điện lạnh trong xưởng. Việc thiết kế tích hợp các đường ống dẫn nước lạnh chiller hay ống dẫn môi chất điều hòa vrv yêu cầu sự phối hợp nhịp nhàng giữa các bộ môn kỹ thuật. Các mô hình đạt độ chi tiết cao giúp hạn chế rủi ro sai sót phát sinh tại công trường.

Bên cạnh đó, việc sử dụng cơ sở dữ liệu vật tư tự động xuất từ mô hình Revit giúp rút ngắn thời gian chuẩn bị hồ sơ thầu. Nhà thầu dễ dàng kiểm soát chi phí đặt hàng vật liệu ống tôn mạ kẽm hoặc ống đồng bảo ôn một cách chính xác. Đây là lợi thế lớn giúp chủ đầu tư tối ưu hóa dòng tiền đầu tư.

Đội ngũ kỹ sư cơ điện lạnh chuyên nghiệp của chúng tôi sẵn sàng hỗ trợ khách hàng khảo sát mặt bằng thực tế và thiết lập sơ đồ liên kết hệ thống ba chiều. Việc này mang lại sự đồng bộ cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật HVAC hiện hành.

Tại sao việc thiết kế HVAC bằng BIM lại tối quan trọng? Tác động trực tiếp đến chi phí và trải nghiệm

Ứng dụng giải pháp bim HVAC giúp loại bỏ hoàn toàn các lỗi xung đột giữa ống gió và dầm bê tông hoặc đường ống chữa cháy. Việc này ngăn ngừa các chi phí phát sinh do phải đục phá hoặc chỉnh sửa kết cấu tại hiện trường thi công thực tế.

Trong các dự án xây dựng truyền thống, việc phối hợp các bản vẽ hai chiều thường xảy ra nhiều sai lệch ngoài ý muốn. Khi thi công lắp đặt thực tế, đường ống gió công suất lớn rất dễ va chạm với các máng cáp điện hoặc ống cấp thoát nước. Sự xung đột không gian này buộc nhà thầu phải tạm dừng công việc để chỉnh sửa, gây lãng phí nhân công và vật tư.

Mô hình hóa ba chiều mang lại một không gian giả lập chính xác dồi dào các thông số kỹ thuật của từng thiết bị. Điều này giúp các bên liên quan dễ dàng nhìn nhận tổng thể mặt bằng, tối ưu hóa dải không gian lắp đặt phía trên trần thạch cao hẹp.

• Phát hiện va chạm xung đột sớm: Giải quyết nhanh các giao cắt cơ điện bằng phần mềm kiểm tra lỗi tự động trước khi đặt hàng sản xuất vật tư.
• Tối ưu hóa không gian lắp đặt: Sắp xếp vị trí các hộp chọn nhánh vrv hay cụm bơm nước lạnh chiller khoa học và dễ bảo dưỡng.
• Bóc tách khối lượng vật tư chính xác: Xuất trực tiếp danh mục thiết bị và độ dài ống dẫn đồng bộ từ mô hình 3D tránh lãng phí vật liệu thừa.
• Nâng cao độ tin cậy quản lý: Cung cấp hồ sơ hoàn công trực quan sinh động phục vụ hiệu quả cho công tác vận hành bảo trì tòa nhà về sau.

Hướng dẫn chi tiết cách triển khai thiết kế HVAC bằng BIM qua 3 bước cho người không chuyên

Quy trình thiết lập bản vẽ HVAC 3D được thực hiện qua ba bước chính bao gồm dựng mô hình kiến trúc kết cấu kết nối, bố trí các thiết bị dàn lạnh ống gió và chạy phần mềm kiểm tra xung đột cơ điện. Các bước này cần được thực hiện tuần tự để đạt kết quả cao.

Để hỗ trợ những khách hàng hoặc giám sát dự án không chuyên dễ dàng hình dung và nghiệm thu sản phẩm thiết kế, đội ngũ kỹ sư của chúng tôi đã chuẩn hóa quy trình triển khai ba bước rõ ràng bám sát thực tế.

Bước 1: Thu thập thông tin và liên kết mô hình kiến trúc kết cấu

Mô hình kiến trúc và kết cấu nền tảng cần được liên kết chặt chẽ vào phần mềm Revit để định vị khoảng không gian trần thạch cao tối thiểu bốn trăm milimét. Đây là không gian kỹ thuật cốt lõi để bố trí toàn bộ đường ống gió và đường ống dẫn môi chất lạnh.

Kỹ thuật viên tiến hành định vị lưới trục và cao độ các tầng đồng bộ với bản vẽ gốc của bộ phận thiết kế kết cấu. Việc kiểm tra tính chính xác của file liên kết giúp tránh các sai lệch kích thước khi dựng hình hệ thống cơ điện về sau.

• Sử dụng các tệp tin định dạng RVT hoặc IFC đạt tiêu chuẩn thiết kế ba chiều đồng bộ.
• Kiểm tra tính thống nhất của cao độ các dầm bê tông chịu lực trên toàn bộ mặt sàn.
• Định vị chính xác các khoảng hở xuyên tường sàn dành cho đường ống kỹ thuật đi qua.

Bước 2: Bố trí thiết bị dàn lạnh và vẽ tuyến đường ống gió

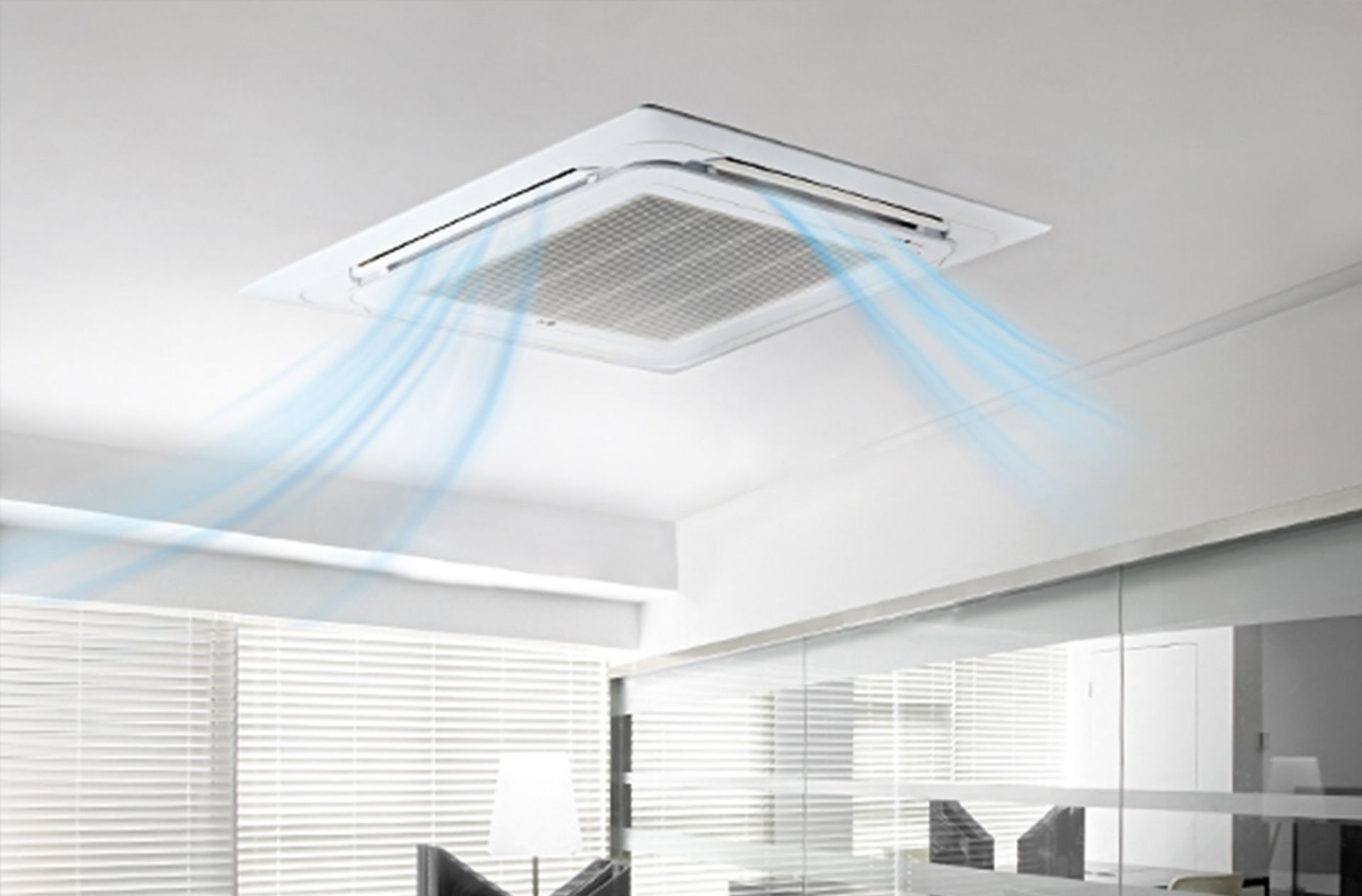

Hệ thống đường ống gió được dựng hình chính xác với dải vận tốc khí đi trong ống chính được khống chế từ sáu đến tám mét mỗi giây. Các thiết bị dàn lạnh âm trần hay dàn lạnh giấu trần nối ống gió được đưa vào mô hình theo đúng kích thước thực tế của hãng sản xuất.

Kỹ sư tiến hành kết nối các đường ống dẫn nước ngưng và ống đồng bảo ôn từ dàn lạnh về cụm dàn nóng ngoài trời. Việc đi dây cáp điện điều khiển và cáp nguồn cũng được mô hình hóa chi tiết để tạo tính đồng bộ cao.

• Lựa chọn thư viện thiết bị family chính hãng có kích thước hình học khớp thực tế.
• Thiết lập độ dốc đường ống thoát nước ngưng tối thiểu một phần trăm trên suốt chiều dài tuyến ống.
• Bọc bảo ôn cách nhiệt cao su lưu hóa dày mười lăm milimét cho toàn bộ đường ống dẫn lạnh.

Bước 3: Chạy chương trình phát hiện xung đột va chạm và xuất bản vẽ thi công

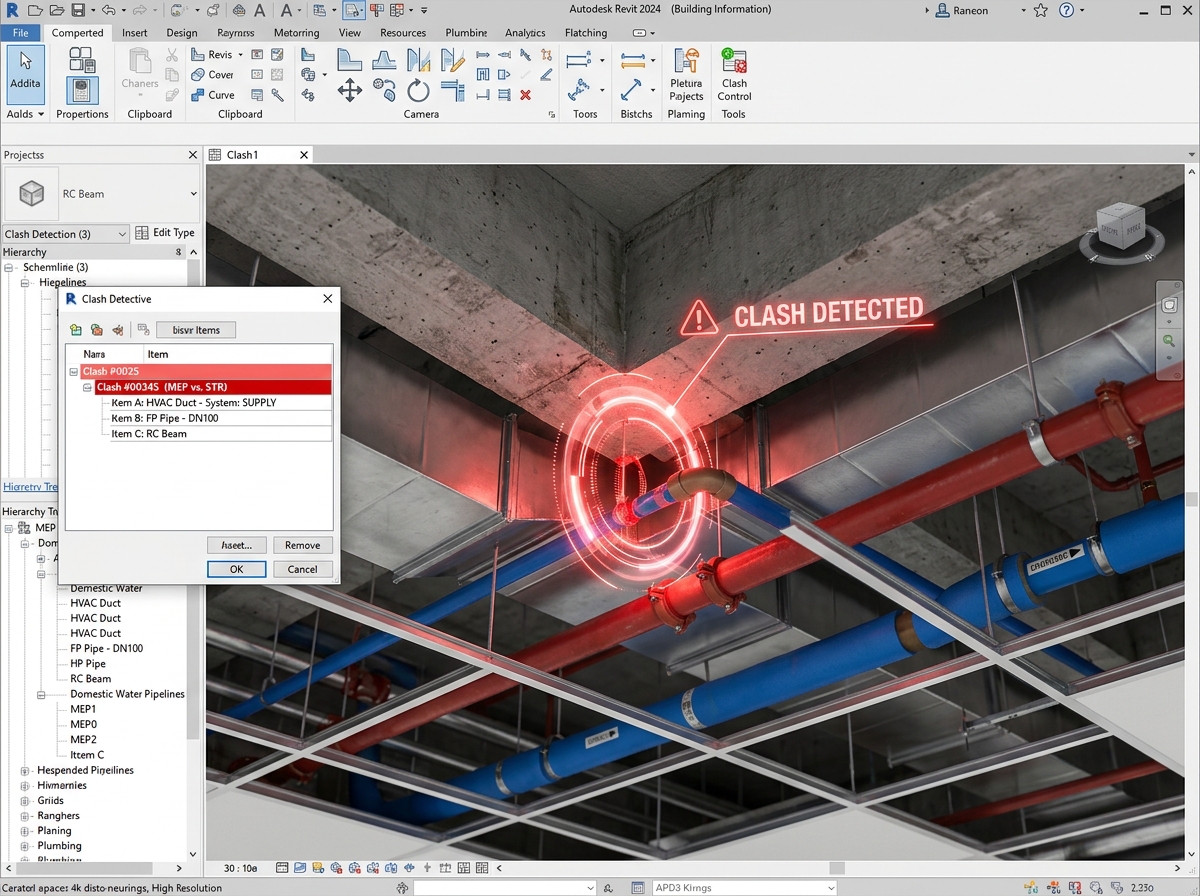

Phần mềm Navisworks được kích hoạt để kiểm tra tự động hàng trăm điểm giao cắt cơ điện với dung sai thiết lập dưới mười lăm milimét. Toàn bộ các va chạm cứng giữa ống gió với kết cấu bê tông hoặc ống nước chữa cháy sẽ được phần mềm liệt kê chi tiết.

Kỹ sư tiến hành điều chỉnh cao độ tuyến ống gió hoặc đổi hướng đi của ống đồng để loại bỏ va chạm. Sau khi mô hình đạt độ sạch va chạm lý tưởng, các bản vẽ thi công hai chiều Shop Drawing và bảng khối lượng BOQ sẽ được xuất ra tự động.

• Thiết lập bộ lọc kiểm tra va chạm thông minh phân loại rõ va chạm cứng và va chạm mềm.
• Hiệu chỉnh các góc rẽ ống gió mượt mà để tránh suy giảm áp suất tĩnh dòng khí.
• Xuất hồ sơ bản vẽ định dạng PDF và DWG phục vụ trực tiếp cho công tác thi công lắp đặt.

Nâng cao kỹ năng: Các phương pháp mô hình hóa hệ thống điều hòa trung tâm chuyên sâu hơn

Tối ưu hóa thiết kế hệ thống vrv và chiller chuyên sâu đòi hỏi việc thiết lập thông số lưu lượng gió CFM cho từng dàn lạnh và đồng bộ hóa tổn thất áp suất đường ống nước lạnh. Kỹ năng thiết kế sâu giúp nâng cao độ chính xác của mô hình thủy lực khí động học.

Các kỹ thuật viên lành nghề luôn tận dụng khả năng tính toán tổn thất áp suất tĩnh tự động của Revit. Việc nạp đầy đủ dữ liệu lưu lượng khí vào từng miệng gió cấp giúp phần mềm tự động tính toán kích thước đường ống tối ưu, giảm thiểu sai sót do tính toán thủ công.

Kỹ thuật phân chia hệ thống ống gió duct system và tính toán sụt áp tự động

Hệ thống ống gió trong mô hình Revit được phân loại theo mã màu sắc riêng biệt cho đường cấp gió tươi và gió xả thải hồi nhiệt. Việc phân chia hệ thống logic giúp phần mềm nhận diện đúng chiều chuyển động của dòng khí, hỗ trợ tính toán tổn thất áp lực chính xác.

Kỹ sư cần khai báo đầy đủ các hệ số cản cục bộ của phụ kiện co cút, tê thu thu hẹp tiết diện. Kết quả tính toán sụt áp tự động sẽ là cơ sở quan trọng để lựa chọn áp suất tĩnh của quạt hút phù hợp.

• Phân loại rõ các hệ thống gió cấp, gió hồi, gió thải và gió tươi bằng màu sắc trực quan.
• Khai báo đúng thông số độ nhám bề mặt của tôn tráng kẽm chế tạo đường ống dẫn gió.
• Sử dụng công cụ kiểm tra mặt cắt ống gió duct sizer tích hợp sẵn trong chương trình thiết kế.

Tích hợp thông tin thiết bị phục vụ công tác quản lý vận hành tài sản LOD 500

Mô hình hóa đạt độ chi tiết LOD 500 cho phép tích hợp trực tiếp mã số seri bảo hành của Daikin, Mitsubishi, LG, Midea vào linh kiện 3D. Đây là bước tiến vượt trội chuyển đổi mô hình thiết kế đơn thuần thành cơ sở dữ liệu quản lý tài sản thông minh.

Khi đưa tòa nhà vào vận hành, nhân viên kỹ thuật chỉ cần bấm chọn thiết bị trên mô hình để đọc lịch sử bảo dưỡng và thông số lưu lượng định mức. Việc này giúp tối ưu hóa chi phí vận hành và tăng cường độ bền bỉ cho toàn bộ hệ thống lạnh.

• Khai báo đầy đủ các thuộc tính phi hình học như công suất điện, dòng định mức và mã phụ tùng.
• Liên kết mô hình 3D với hệ thống phần mềm quản lý tòa nhà thông minh FM.
• Cập nhật kịp thời các thay đổi thiết bị thực tế trong quá trình bảo trì bảo dưỡng định kỳ.

Khắc phục sự cố thường gặp khi thiết kế HVAC bằng BIM không hiệu quả

Khắc phục tình trạng chậm tiến độ hoặc sai lệch khối lượng mô hình 3D bằng cách đồng bộ hóa định kỳ các tệp tin liên kết và chuẩn hóa thư viện family thiết bị. Việc quản trị rủi ro dữ liệu từ sớm giúp quy trình thiết kế cơ điện lạnh luôn thông suốt.

Dưới đây là một số vấn đề kỹ thuật thường phát sinh trong chu trình lập mô hình HVAC và các phương án xử lý hiệu quả được khuyên dùng bởi đội ngũ kỹ sư cơ điện lạnh giàu kinh nghiệm thực chiến.

• Lỗi sai lệch dung lượng tệp tin liên kết mô hình kiến trúc cũ: Do kiến trúc sư thay đổi mặt bằng tường sàn mà không thông báo kịp thời. Biện pháp xử lý là thiết lập lịch trình đồng bộ hóa file liên kết định kỳ hai lần mỗi tuần và sử dụng công cụ giám sát thay đổi tự động.
• Thư viện thiết bị family không khớp kích thước máy thực tế: Dẫn đến tình trạng khi đưa máy về công trường bị cấn dầm thạch cao do kích thước thực lớn hơn mô hình vẽ. Cần tải trực tiếp thư viện chính gốc từ trang chủ Daikin, Mitsubishi, LG, Midea.
• Phần mềm báo lỗi quá tải dung lượng RAM khi dựng hình hệ thống Chiller lớn: Do mô hình chứa quá nhiều chi tiết phi hình học không cần thiết. Kỹ thuật viên cần lọc bớt các chi tiết ốc vít nhỏ, chia nhỏ tệp tin dự án theo từng khu vực hoặc từng hệ thống độc lập.
• Xuất hiện quá nhiều điểm va chạm giả trong báo cáo xung đột va chạm: Thường xảy ra do cài đặt khoảng cách dung sai kiểm tra quá nhạy hoặc hệ thống đường ống chữa cháy chưa vẽ hoàn thiện. Cần hiệu chỉnh lại dải dung sai phù hợp và phân loại bộ lọc kiểm tra.
• Bảng thống kê khối lượng vật tư xuất ra bị thừa hoặc thiếu so với thực tế: Do các đường ống đồng vẽ chồng chéo hoặc chưa được kết nối hoàn chỉnh vào thiết bị. Cần chạy lệnh kiểm tra tính liên tục của hệ thống ống dẫn khí gas trước khi xuất bảng BOQ.

Giải pháp điều hòa là chìa khóa cho không gian của bạn? Lời khuyên từ chuyên gia Ecotechhvac.vn

Sử dụng dòng máy Midea Inverter kết hợp hệ thống cơ điện lạnh toàn diện giúp tiết kiệm điện năng tới 35% cho các văn phòng thương mại lớn. Việc lựa chọn phương án điều hòa phù hợp với quy mô công trình quyết định đến bài toán chi phí lâu dài.

Dựa trên đặc thù kiến trúc, chúng tôi cung cấp dải sản phẩm phong phú đáp ứng mọi phân khúc. Với biệt thự cao cấp hay căn hộ cao tầng, hệ thống điều hòa Multi hoặc điều hòa âm trần nối ống gió là lựa chọn tối ưu tính thẩm mỹ và luồng gió dịu nhẹ êm ái.

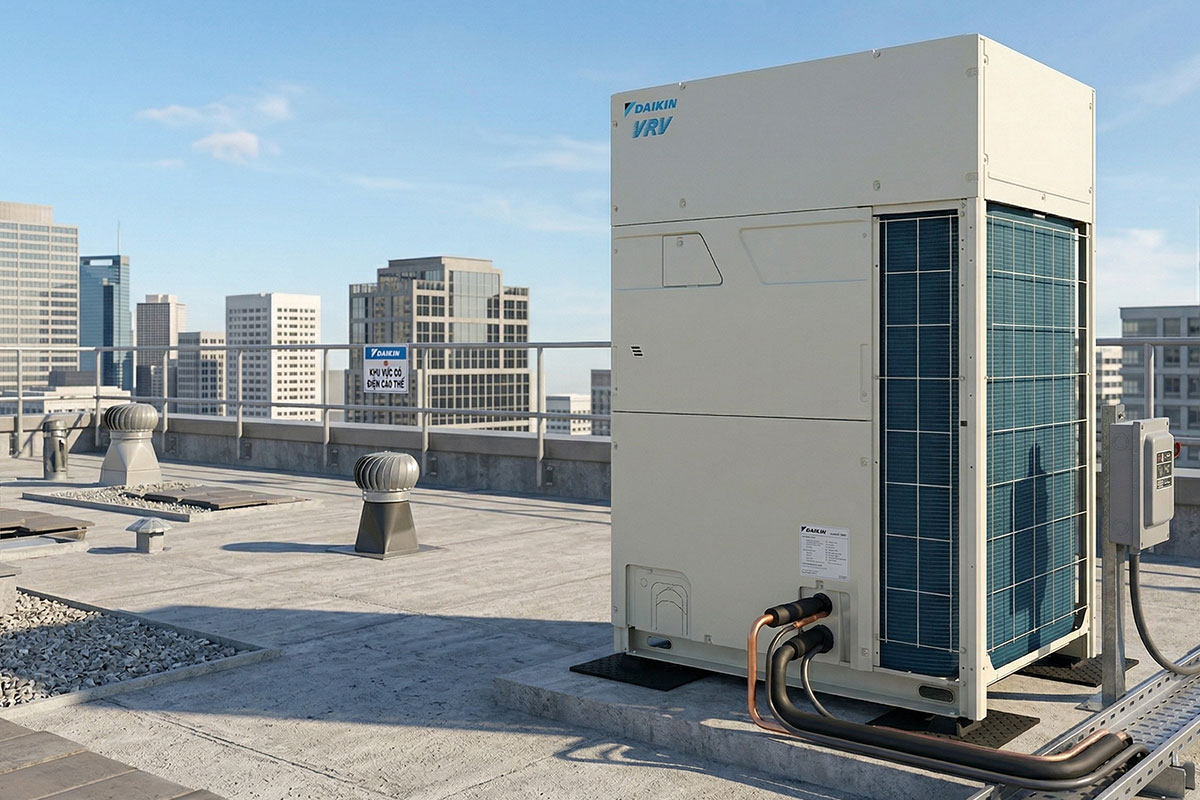

Đối với các trung tâm thương mại, khách sạn hay nhà xưởng, giải pháp máy lạnh trung tâm HVAC do Daikin, Mitsubishi, LG, Midea cung cấp đảm bảo khả năng làm lạnh đồng đều cao. Toàn bộ thiết bị do chúng tôi phân phối đều cam kết chính hãng và đầy đủ CO/CQ.

Chúng tôi luôn sẵn sàng hỗ trợ khảo sát hiện trạng công trình, tính toán phụ tải lạnh chi tiết và tư vấn thiết kế hoàn toàn miễn phí. Hợp đồng thi công của chúng tôi cam kết tính minh bạch cao, tuyệt đối không phát sinh chi phí phụ.

Hỏi đáp nhanh về kỹ thuật điều hòa không khí (FAQs)

Sự khác biệt giữa gas R32 và R410A là gì?

Gas R32 là môi chất lạnh thế hệ mới sở hữu hiệu suất làm mát vượt trội hơn R410A khoảng một phẩy sáu lần. Loại gas này giúp máy nén hoạt động hiệu quả hơn, tiết kiệm điện năng tiêu thụ và giảm tới bảy mươi lăm phần trăm lượng khí thải gây hiệu ứng nhà kính ra môi trường tự nhiên.

Tại sao phải hút chân không khi lắp đặt điều hòa?

Hút chân không là quy trình bắt buộc nhằm loại bỏ hoàn toàn không khí và hơi ẩm ra khỏi đường ống đồng trước khi xả gas lạnh. Nếu không thực hiện, hơi ẩm kết hợp với gas sẽ tạo ra axit gây ăn mòn đường ống dẫn, làm giảm hiệu suất làm mát và có nguy cơ gây hỏng máy nén cơ học.

Bao lâu nên vệ sinh điều hòa một lần để tối ưu hiệu quả?

Đối với các hộ gia đình sử dụng thông thường, thời gian vệ sinh định kỳ phù hợp là sáu tháng một lần. Đối với các văn phòng tòa nhà hay khu sản xuất có tần suất hoạt động liên tục, việc vệ sinh cần được tiến hành ba đến bốn tháng một lần để đảm bảo luồng không khí lưu thông thông suốt.

Chỉ số CSPF trên điều hòa có ý nghĩa gì?

CSPF là chỉ số hiệu suất lạnh toàn mùa thể hiện tỷ số giữa năng lượng làm lạnh thu được và năng lượng điện tiêu thụ trong một mùa hoạt động. Chỉ số này càng cao biểu thị khả năng tiết kiệm điện năng của thiết bị càng tốt, giúp người dùng dễ dàng đánh giá lựa chọn sản phẩm phù hợp.

Định nghĩa mức độ chi tiết LOD 300 và LOD 400 trong thiết kế BIM HVAC khác nhau như thế nào?

Mô hình đạt độ chi tiết LOD 300 hiển thị kích thước bao ngoài và vị trí lắp đặt chính xác của các đường ống gió, ống nước lạnh HVAC. Trong khi đó, mô hình đạt độ chi tiết LOD 400 bổ sung đầy đủ các thông tin kỹ thuật phục vụ chế tạo thực tế như vị trí mối nối bích và các bu lông đai ốc chịu lực.

Tận hưởng không gian mát lành với giải pháp điều hòa chuyên nghiệp tại Ecotechhvac.vn

Tại Ecotechhvac.vn, chúng tôi cung cấp các giải pháp cơ điện lạnh toàn diện từ tư vấn thiết kế đến thi công lắp đặt và bảo trì định kỳ. Là đối tác ủy quyền tin cậy của Daikin, Mitsubishi, LG, Midea, chúng tôi cam kết mang đến những sản phẩm chính hãng chất lượng cao cùng quy trình làm việc minh bạch nhất. Hãy liên hệ ngay với chúng tôi để nhận những phương án thiết kế tối ưu chi phí cho công trình của bạn.

Lưu ý: Các hướng dẫn và mức giá trong bài viết mang tính chất tham khảo tại thời điểm xuất bản và có thể thay đổi. Vui lòng liên hệ trực tiếp Ecotechhvac.vn để nhận thông tin cập nhật mới nhất. Các hướng dẫn trong bài viết được xây dựng dựa trên tiêu chuẩn kỹ thuật ngành HVAC. Thao tác có thể khác biệt trên các dòng thiết bị hoặc thương hiệu khác nhau. Vui lòng liên hệ Ecotechhvac.vn để được đội ngũ kỹ sư của chúng tôi hỗ trợ chi tiết và chính xác cho công trình của bạn.
