Đồng Hồ BTU Là Gì Và Cách Giám Sát Điện Năng Điều Hòa Trung Tâm

Đồng hồ BTU là gì và có vai trò kỹ thuật thế nào trong việc giám sát điện năng điều hòa trung tâm là băn khoăn của nhiều nhà thầu. Bài viết đồng hồ btu là gì và cách giám sát điện năng điều hòa trung tâm từ chuyên gia tại ecotechhvac.vn giúp bạn nắm vững nguyên lý đo nhiệt năng Chiller, cảm biến PT1000, cùng bảng báo giá chi tiết.

Báo giá lắp đặt đồng hồ BTU và chi phí dịch vụ kỹ thuật cơ điện

Chi phí đầu tư cụm đồng hồ BTU siêu âm dao động từ 6.800.000 VND đến 24.500.000 VND một bộ phụ kiện đo đếm. Mức giá thực tế phụ thuộc đường kính ren kết nối van bích, tính năng tích hợp truyền thông và công suất dòng nước lạnh Chiller. Việc lập dự toán cơ điện bóc tách chi tiết giúp các nhà thầu kiểm soát tài chính hiệu quả.

Quá trình thi công lắp ráp cảm biến đo lưu lượng nước lạnh yêu cầu kỹ năng kỹ thuật vô cùng chuẩn xác. Kỹ thuật viên sẽ căn chỉnh định vị dải ống thẳng dầm bảo ổn định dòng chảy tầng trước đầu thu đo siêu âm. Quy trình này bảo đảm đồng hồ đo đếm hoạt động ổn định đạt độ chính xác cao.

Thiết Bị và Hạng Mục Phụ Trợ	Thông Số Kỹ Thuật Đạt Chuẩn	Đơn Vị Tính	Đơn Giá Dự Kiến (VND)
Đồng hồ đo BTU siêu âm lồng ren	Đường kính DN25, dải lưu lượng đo đếm nước lạnh chuẩn	Cái	12.500.000
Đồng hồ đo BTU siêu âm mặt bích	Đường kính DN50, kết nối truyền thông cổng RS485	Cái	24.500.000
Bộ cặp cảm biến nhiệt độ PT1000	Cặp đầu đo chịu tải bền bỉ, dải đo chênh lệch chính xác	Bộ	3.250.000
Đồng hồ đo lưu lượng nước dạng cơ	Kết nối bích mặt phẳng, tích hợp đầu phát xung	Cái	6.800.000

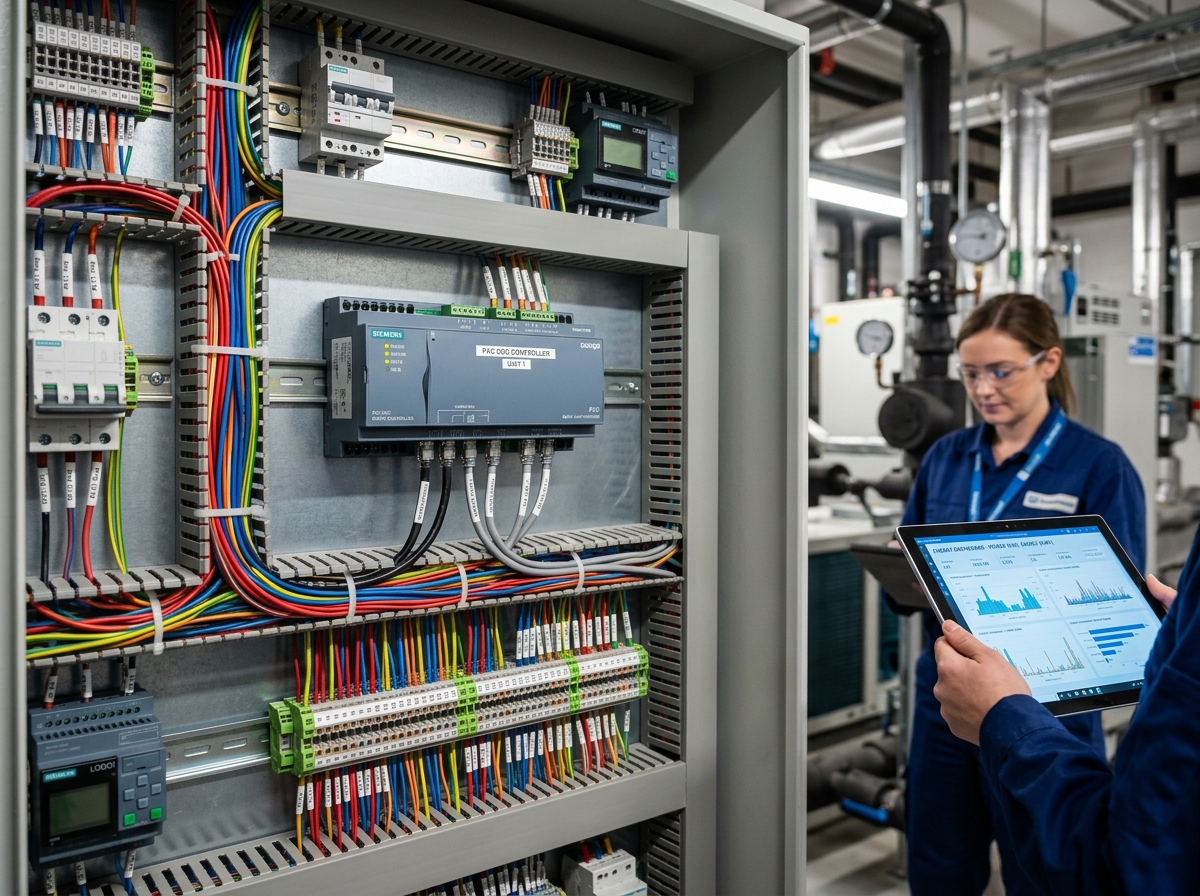

Tủ điều khiển trung tâm DDC	Quản lý PID xử lý sạc dữ liệu BMS, truyền thông BACnet	Bộ	18.500.000
Nhân công lắp đặt van một chiều cách ly	Lắp khớp nối ren cao su non bọc bảo ôn dán keo	Cái	450.000
Lập trình liên kết hệ thống quản lý	Viết chương trình quản trị điện năng, hiệu chuẩn đo	Dự án	15.000.000
Khảo sát đo đạc thực tế mặt bằng dầm	Kiểm tra vị trí đi ống đồng nước xả, bóc tách điểm	Công trình	Miễn phí

Khi tính chọn phụ kiện đồng hồ đo nhiệt lượng BTU, bạn cần đặc biệt chú ý đến phương pháp đo lường lưu lượng. Các dòng đồng hồ siêu âm sở hữu độ chính xác cao và không bị mài mòn ma sát cơ học trong khoang chứa. Việc sử dụng quạt cánh quay cơ khí giá rẻ dễ gây lỗi đóng cặn bám phèn rỉ sét.

Dây cáp tín hiệu truyền thông kết nối từ bộ calorimeter về tủ điện trung tâm cần đi trong ống bảo vệ chống cháy. Quy trình luồn cáp tín hiệu trong ống sắt mạ kẽm bảo vệ giúp triệt tiêu hoàn toàn nhiễu sóng từ trường động cơ. Kỹ thuật viên sẽ kiểm tra độ cách điện toàn tuyến cơ điện lạnh.

Tại sao việc ứng dụng đồng hồ BTU lại tối quan trọng? Tác động trực tiếp đến chi phí và trải nghiệm

Ứng dụng đồng hồ BTU bảo đảm đo đếm chuẩn xác nhiệt năng lạnh tiêu thụ của từng căn hộ văn phòng sảnh, phân chia hóa đơn tiền điện minh bạch và tối ưu hóa vận hành Chiller.

Trong hệ thống điều hòa trung tâm nước Chiller lớn sảnh sảnh, việc phân chia chi phí điện tiêu thụ luôn là bài toán đau đầu. Đồng hồ đo nhiệt năng lạnh BTU tính toán chính xác lượng calo lạnh thực tế sử dụng. Phép tính dựa theo công thức vật lý nhân lưu lượng nước lạnh và hiệu chênh lệch nhiệt độ nước cấp hồi.

Về khía cạnh chi phí quản lý tòa nhà, việc phân bổ tiền điện sấy sưởi mát theo dải diện tích sàn thông thường dễ sinh mâu thuẫn tranh chấp. Bộ đo nhiệt năng BTU bảo đảm tính minh bạch và công bằng tối đa cho từng văn phòng thuê mặt bằng. Khách hàng chỉ phải thanh toán hóa đơn khớp lượng lạnh tiêu thụ thực.

Về mặt vận hành bền bỉ, số liệu đo đạc chênh áp truyền từ đồng hồ BTU giúp ban quản lý tối ưu hóa điểm vận hành Chiller. Kỹ thuật viên dễ dàng phát hiện sớm các hiện tượng nghẽn dòng nước tuần hoàn hoặc suy sụt hiệu suất lạnh dàn coil FCU. Việc bảo trì phòng ngừa chủ động bảo vệ block máy nén an toàn.

• Phân chia chi phí sòng phẳng: Đo đếm chuẩn xác lượng calo làm mát thực sử dụng của từng căn hộ văn phòng sảnh.
• Tối ưu hóa hiệu suất Chiller: Cung cấp dải dữ liệu nhiệt động học liên tục giúp kỹ sư tính toán hệ số hiệu quả COP.
• Phát hiện sớm lỗi thủy lực: Cảnh báo nhanh hiện tượng tắc dòng nước lạnh tuần hoàn qua bầu bay hơi máy điều hòa.
• Nâng chất lượng vận hành BMS: Liên kết đồng bộ thông số sạc dòng lạnh về hệ quản trị thông minh tòa nhà.

Hướng dẫn chi tiết cách thiết lập và lắp đặt đồng hồ BTU qua 3 bước cho người không chuyên

Quy trình thi công lắp ráp cụm đồng hồ đo nhiệt năng lạnh đòi hỏi sự chuẩn xác cơ điện tuyệt đối dọc theo tuyến ống dẫn nước. Các chuyên gia cơ điện của chúng tôi tổng hợp quy trình thực thi qua ba bước cơ bản dưới đây.

Bước 1: Lắp đặt bộ cảm biến lưu lượng nước lạnh vào đường ống hồi

Cảm biến đo lưu lượng dòng nước lạnh tuần hoàn được ưu tiên lắp đặt dọc trục đường ống nước hồi Chiller ngoài trời. Trục ống hồi có dải nhiệt độ ổn định hơn trục cấp nước lạnh giúp bảo vệ độ bền dẻo dai cơ học của màng thu đo. Kỹ thuật viên căn vị trí dầm dầm thẳng dầm trần hộp thạch cao thạch cao để lắp.

Đoạn ống thẳng trước đầu cảm biến siêu âm phải dài tối thiểu gấp năm lần đường kính ống để ổn định dòng chảy tầng. Nếu ống dẫn uốn cong gấp lút quá sát đầu thu đo sẽ sinh các dòng khí xoáy nén hỗn loạn làm sụt độ chính xác. Việc định vị chuẩn xác bệ máy bơm tháp nước giúp triệt tiêu rung động quạt.

• Khảo sát lựa chọn vị trí lắp cảm biến dòng chảy dọc trục đường ống hồi nước lạnh của hệ điều hòa.
• Bảo đảm đoạn ống dẫn thẳng trước và sau bộ cảm biến siêu âm đạt dải khoảng cách thiết kế an toàn.
• Bắt chặt rắc co hoặc cố định bu lông mặt bích van một chiều bảo thăng bằng cơ điện hoàn toàn.

Bước 2: Lắp đặt cặp cảm biến nhiệt độ PT1000 vào ống cấp và hồi

Cặp cảm biến nhiệt độ bạch kim RTD PT1000 làm nhiệm vụ đo đạc chính xác dải chênh lệch nhiệt độ nước đầu cấp và đầu về. Kỹ thuật viên tiến hành hàn lắp ráp cụm giếng giếng bọc bảo vệ thermowell sâu vào kết cấu lòng ống thép carbon. Việc lắp giếng bảo vệ cho phép tháo rút cảm biến thay thế bảo trì không xả nước.

Cảm biến dây đỏ được lắp đặt tại ống nước cấp cấp vào dàn trao đổi tản nhiệt FCU trong văn phòng sảnh. Cảm biến dây xanh được định vị tại ống nước hồi hồi về trục đứng đứng mái. Đầu dò của cảm biến cần tiếp xúc chặt chẽ chạm vách đáy giếng, quét một lớp keo dán giải nhiệt tản nhiệt tăng nhạy.

• Hàn nối bệ giếng bọc inox bảo vệ thermowell sâu lòng vách ống dẫn nước chịu lực ranh giới.
• Lắp ráp cảm biến nhiệt độ PT1000 đỏ tại ống cấp và đầu đo xanh tại vách ống hồi tuần hoàn tháp.
• Quét lớp mỡ silicon tản nhiệt bọc đầu dò cảm biến gia tăng độ dẫn nhiệt cơ học chính xác sạc.

Bước 3: Đấu nối dây tín hiệu về bộ tính toán calolimeter và hiệu chuẩn

Dây cáp tín hiệu từ cảm biến lưu lượng và cặp đầu đo PT1000 đấu nối sạc về cầu đấu bộ calorimeter tính nhiệt. Bộ tính toán calorimeter đóng vai trò vi xử lý tích lũy dữ liệu calo lạnh tiêu thụ tức thời định mức. Toàn bộ các mối nối dây cơ điện cần được quấn simili bảo cách điện an toàn dải đứng dầm.

Kỹ thuật viên kết nối sạc mô-đun truyền thông M-Bus hoặc Modbus RS485 về máy tính giám sát quản lý BMS trung tâm. Vận hành bơm nước giải nhiệt Chiller kiểm thử hiệu chuẩn thuật toán đo đạc chênh áp suất nhiệt khô ẩm. Quy trình căn chỉnh bảo đảm dải thông số nhảy số đo đếm khớp tải thực tế sảnh.

• Đấu nối nguồn cáp tín hiệu bọc kim chống nhiễu bọc quanh rơ le cảm biến về cầu bệ máy calorimeter.
• Kết nối đường truyền MS/TP cổng Modbus M-Bus tích hợp sạc dải thông số BMS trung tâm tòa nhà.
• Hiệu chuẩn ban đầu dải chênh lệch nhiệt độ delta T bọc bảo ôn cách nhiệt kín các đầu ngã rẽ.

Nâng cao kỹ năng: Các phương pháp kiểm soát nhiệt động học và truyền thông dữ liệu chuyên sâu

Để nâng cao năng lực quản lý năng lượng cơ điện cho các nhà thầu lớn sảnh sảnh, việc hiểu sâu kỹ thuật đo lường là cần thiết. Những kiến thức kỹ thuật chuyên môn dưới đây giúp tháp hoạt động tin cậy.

So sánh kỹ thuật chi tiết giữa cảm biến lưu lượng siêu âm và cơ học

Bộ đo lưu lượng nước lạnh kiểu siêu âm hoạt động dựa trên hiệu ứng chuyển dịch tần số sóng âm Doppler đi xuyên chất lỏng. Ưu điểm nổi bật của dòng siêu âm là cấu trúc rỗng trơn láng hoàn toàn không chứa cụm quạt xoay cơ học. Sự vắng mặt cánh quạt triệt tiêu hoàn toàn mài mòn cơ lý ma sát hỏng trục.

Đồng hồ đo BTU cơ học sử dụng tuabin cánh quạt ly tâm quay theo áp lực dòng nước để phát xung đếm vòng quay. Thiết kế cơ học có chi phí sắm nạp thấp nhưng cánh quạt nhựa dễ bị kẹt cứng do đóng bám cáu cặn canxi phèn. Việc chọn siêu âm bảo đảm độ bền dẻo dai lâu dài không cần vệ sinh cọ nhiều sảnh.

• Đồng hồ BTU siêu âm: Không ma sát vật lý mài mòn, độ chính xác tuyệt đối dải rộng sấy sưởi mát.
• Đồng hồ BTU tuabin cơ học: Chi phí lắp đặt tối ưu dải tài chính sảnh nhưng dễ kẹt cặn bám rác.
• Độ sụt áp thủy tĩnh: Siêu âm bằng không, cơ học làm cản trở lưu lượng dòng nước lạnh tuần hoàn Chiller.

Tích hợp mạng truyền thông M-Bus và Modbus thu thập chỉ số tự động

Mạng truyền thông thông minh là cầu nối dải thông số quản lý từ xa cho phép kết nối chuỗi hàng trăm đồng hồ BTU. Giao thức truyền thông M-Bus Meter-Bus được thiết kế tối ưu chuyên biệt cho việc thu thập dữ liệu đo đếm năng lượng. Dây tín hiệu MS/TP kết nối nối tiếp dạng chuỗi vòng hoa daisy chain tiết kiệm dây dẫn sạc.

Chuẩn truyền thông Modbus RTU giúp đồng bộ hóa thông tin calorimeter về máy tính điều khiển BMS trung tâm phòng máy. Hệ thống tự động phân tích biểu đồ điện năng sấy sưởi mát thực tế của từng hộ gia đình văn phòng thuê. Phần mềm quản lý xuất hóa đơn tiền điện sòng phẳng chính xác cho ban quản trị tòa nhà.

• Giao thức MS/TP M-Bus: Tiêu chuẩn công nghệ đo đếm thông minh truyền dẫn dải thông số khoảng cách xa.
• Liên kết Modbus RTU BMS: Đồng bộ dữ liệu calo lạnh thời gian thực về máy chủ kiểm soát hệ điều hòa.
• Hệ thống thu chỉ số tự động: Loại bỏ quy trình ghi số điện thủ công bằng tay rắc rối lầm lẫn.

Khắc phục sự cố thường gặp khi vận hành đồng hồ BTU hệ thống lạnh trung tâm

Hệ thống đồng hồ đo đếm năng lượng sau thời gian chạy lâu ngày ngoài trời dễ phát sinh các lỗi tín hiệu do ẩm rò rỉ rác bẩn. Kỹ thuật viên cần nắm vững dải lỗi cơ điện dưới đây bảo dưỡng tháp chớp.

• Bộ calorimeter hiển thị cảnh báo lỗi hiệu nhiệt độ delta T bị trị số âm bất thường: Đấu nối lộn cổng sạc dây tín hiệu rơ le đầu đo cấp nước lạnh và hồi nước lạnh Chiller. Phương án xử lý là tháo nắp đấu nối, đảo dải vị trí đầu dây cảm biến PT1000 cấp hồi đúng cầu đấu sạc hướng dẫn của nhà sản xuất.
• Chỉ số đo lưu lượng nước lạnh nhảy số dao động không ổn định khi cụm bơm chạy: Có bẫy khí tự do lơ lửng ngột ngạt kẹt cứng trong lòng vách ống dẫn gần vị trí đầu đo siêu âm. Phương án xử lý là nới lỏng van xả khí tự động ngoài dầm mái đứng đứng để thoát sạch túi khí cản dòng khí.
• Màn hình đồng hồ BTU ngừng nhảy số đo lưu lượng mặc dù nước vẫn luân chuyển sảnh: Cụm tuabin quạt ly tâm cơ học bị nghẹt kẹt bởi cặn bẩn bùn phèn rêu rác bám vách. Phương án xử lý là khóa van chặn, tháo bích hộp nước tháo rời cụm cánh quạt cọ rửa súc vệ sinh bọc đai.
• Máy tính quản trị trung tâm BMS báo lỗi mất tín hiệu truyền thông RS485 mập mờ: Do đứt đường dây cáp tín hiệu truyền thông nối tiếp chuỗi hoa hoặc trùng địa chỉ ID mạng điều khiển. Phương án xử lý là đo kiểm tra thông mạch cáp tín hiệu bằng đồng hồ vạn năng và gán lại ID địa chỉ.
• Hiện tượng đọng sương chảy rò rỉ nước nhỏ giọt dọc theo trần thạch cao vị trí bệ đồng hồ: Hộp xốp bảo ôn cách nhiệt bọc quanh bầu calorimeter bị rách hở làm không khí ẩm tiếp xúc vách đồng thau lạnh. Phương án xử lý là sấy khô bầu đo, bọc bảo ôn cao su lưu hóa dày dặn dán keo dán kín khít.

Giải pháp đo đếm điện năng lạnh nào là chìa khóa cho tòa nhà thông minh? Lời khuyên từ chuyên gia Ecotechhvac.vn

Đối với các biệt thự chung cư cao tầng sảnh sảnh, tòa nhà văn phòng có dải diện tích sảnh ra vào liên tục, đồng hồ BTU là chìa khóa cơ điện quản lý năng lượng. Việc đồng bộ cụm thiết bị đo nhiệt năng lạnh siêu âm chính hãng Daikin kết hợp tháp Chiller giải nhiệt nước do Ecotech lắp đặt bảo đảm chất lượng lâu dài.

According to lời khuyên từ đội ngũ kỹ sư cơ điện tự động hóa tại Ecotechhvac.vn, doanh nghiệp nên ưu tiên tính chọn cảm biến đo lưu lượng siêu âm độ bền cơ học cao. Thiết kế dải đường thẳng dầm thạch cao ống dẫn kề bệ máy bơm nước tháp nước bảo quạt quạt chạy đạt điểm làm việc tối ưu.

Ecotech Việt Nam với mã số thuế 0108781775 tự hào là đơn vị uy tín chuyên cung cấp điều hòa trung tâm HVAC sạch và Chiller giải nhiệt nước chính hãng Daikin, Midea tại Hà Nội. Chúng tôi mang đến cho các chủ đầu tư giải pháp cơ điện lạnh đồng bộ, làm mát xanh bền vững thân thiện môi trường dải tài chính tối ưu.

Mọi dịch vụ do chúng tôi thực hiện luôn bảo đảm tính minh bạch, cam kết tuyệt đối không phát sinh chi phí ngoài dự toán của chủ đầu tư dự án. Hãy liên hệ trực tiếp với chúng tôi để nhận khảo sát thực tế cao độ dầm trần hộp thạch cao, đo đạc thông số bầu ẩm dải sảnh sảnh và nhận thiết kế phương án hoàn toàn miễn phí.

Hỏi đáp nhanh về kỹ thuật đồng hồ BTU hvac (FAQs)

Tại sao đồng hồ btu lại cần đo đồng thời cả lưu lượng nước và chênh lệch nhiệt độ?

Nhiệt năng lạnh tiêu thụ BTU bằng tích số lưu lượng nước lạnh tuần hoàn chạy qua bầu bay hơi của máy điều hòa và hiệu chênh lệch nhiệt độ nước cấp hồi. Việc đo đạc đồng thời hai dải thông số là bắt buộc để tính toán chuẩn xác calo theo vật lý.

Tại sao cảm biến đo lưu lượng nước lạnh lại ưu tiên lắp trên đường ống hồi Chiller?

Trục đứng ống dẫn hồi nước làm mát Chiller về bầu ngưng có dải nhiệt độ nước lạnh ổn định cao hơn, giảm biến động nhiệt ẩm. Vị trí lắp đặt đường ống hồi giúp bảo vệ độ dẻo dai kết cấu nhựa màng siêu âm cảm biến đầu thu hoạt động chuẩn xác.

Sự khác biệt về độ chính xác giữa cảm biến nhiệt PT100 và PT1000 là gì?

Cảm biến đo bạch kim PT1000 có trị số điện trở định mức dải rộng một ngàn ôm lớn gấp mười lần so với PT100 chỉ đạt một trăm ôm. Trị số điện trở định mức lớn giúp giảm thiểu sai số đo đạc do điện trở tự thân dọc tuyến đường dây dẫn cáp dài sảnh sảnh.

Có được phép lắp đặt xiên chéo cảm biến nhiệt độ vào trong lòng ống dẫn đồng không?

Hoàn toàn được phép và khuyên dùng lắp ráp nghiêng chéo góc bốn mươi lăm độ đối diện hướng dòng chảy của chất lỏng nước ngưng tụ. Thiết kế lắp xiên chéo giúp đầu giếng thermowell tiếp xúc dòng chảy sâu hơn bảo đảm thông số nhiệt độ thu nhận chuẩn.

Tại sao giao thức truyền thông M-Bus lại được dùng phổ biến trong mạng đồng hồ thông minh?

Giao thức truyền thông M-Bus Meter-Bus được chuẩn hóa chuyên biệt để quản lý mạng thu thập chỉ số tự động từ xa. M-Bus có khả năng cấp nguồn cơ điện trực tiếp dọc hai sợi cáp xoắn đôi truyền thông, giúp tối giản mạch điện thắp sáng đầu calorimeter.
