Bình Giãn Nở Hệ Chiller Thiết Bị Bảo Vệ Áp Suất Đường Ống HVAC

Bình giãn nở hệ Chiller là thiết bị kỹ thuật quan trọng giúp ổn định áp suất và bảo vệ an toàn hệ thống đường ống. Bài viết Bình Giãn Nở Hệ Chiller Thiết Bị Bảo Vệ Áp Suất Đường Ống HVAC từ các kỹ sư tại ecotechhvac.vn sẽ giúp bạn nắm vững nguyên lý hoạt động, cách tính toán dung tích bình giãn nở phù hợp, đi kèm bảng báo giá chi tiết cùng giải pháp thi công bảo dưỡng hệ thống HVAC tối ưu.

Báo giá bình giãn nở hệ Chiller và chi phí dịch vụ lắp đặt bảo trì

Giá bán bình giãn nở hệ Chiller dòng kín màng cao su dao động từ 15.500.000 VND đến 180.000.000 VND tùy thuộc vào dung tích chứa từ 50 lít đến 2000 lít và áp suất làm việc tối đa từ 10 bar đến 16 bar. Chi phí nhân công lắp đặt và hiệu chuẩn áp suất khí nitơ ban đầu cho thiết bị dao động từ 3.000.000 VND đến 12.000.000 VND tùy theo quy mô của phòng máy Chiller trung tâm.

Mức chi phí đầu tư thiết bị phụ trợ này chiếm tỉ trọng nhỏ trong tổng dự án. Tuy nhiên vai trò bảo vệ hệ thống của thiết bị lại cực kỳ lớn. Việc lựa chọn đúng dung tích giúp ngăn ngừa các sự cố phá hủy đường ống cơ điện. Chủ đầu tư nên ưu tiên các thương hiệu nhập khẩu có đầy đủ chứng chỉ chất lượng.

Bảng báo giá dưới đây tổng hợp các dòng thiết bị phổ biến trên thị trường. Các mức giá mang tính chất tham khảo cho công tác lập dự toán dự án. Đội ngũ kỹ sư của chúng tôi sẵn sàng bóc tách bản vẽ thi công chi tiết. Chúng tôi cam kết đưa ra giải pháp kỹ thuật phù hợp với ngân sách của công trình.

Thiết Bị & Dịch Vụ	Dung Tích Chứa	Áp Suất Hoạt Động	Đơn Giá Tham Khảo (VND)
Bình giãn nở kín màng cao su EPDM	Dung tích 100 lít	Áp suất tối đa 10 bar	18.500.000
Bình giãn nở kín màng cao su Butyl	Dung tích 200 lít	Áp suất tối đa 10 bar	26.500.000
Bình giãn nở áp lực cao HVAC	Dung tích 300 lít	Áp suất tối đa 16 bar	39.000.000
Bình giãn nở trung tâm phòng máy	Dung tích 500 lít	Áp suất tối đa 10 bar	54.000.000
Bình giãn nở quy mô công nghiệp	Dung tích 1000 lít	Áp suất tối đa 16 bar	95.000.000
Bình giãn nở dung tích siêu lớn	Dung tích 2000 lít	Áp suất tối đa 16 bar	178.000.000
Van an toàn và phụ kiện lắp đặt	Trọn bộ đồng bộ	Tương thích dải áp suất 6 bar đến 10 bar	6.500.000
Nhân công lắp đặt hiệu chỉnh hệ thống	Theo cụm phòng máy	Bao gồm kiểm tra áp suất nạp khí nitơ	Từ 4.500.000

Các lưu ý kỹ thuật quan trọng khi xem xét báo giá thiết bị phụ trợ hệ thống. Bạn cần yêu cầu đơn vị bán cung cấp đầy đủ giấy tờ nhập khẩu CO và CQ. Màng cao su bên trong bình phải là loại EPDM chịu nhiệt cao. Lớp vỏ thép bên ngoài cần được sơn tĩnh điện để chống rỉ sét lâu dài.

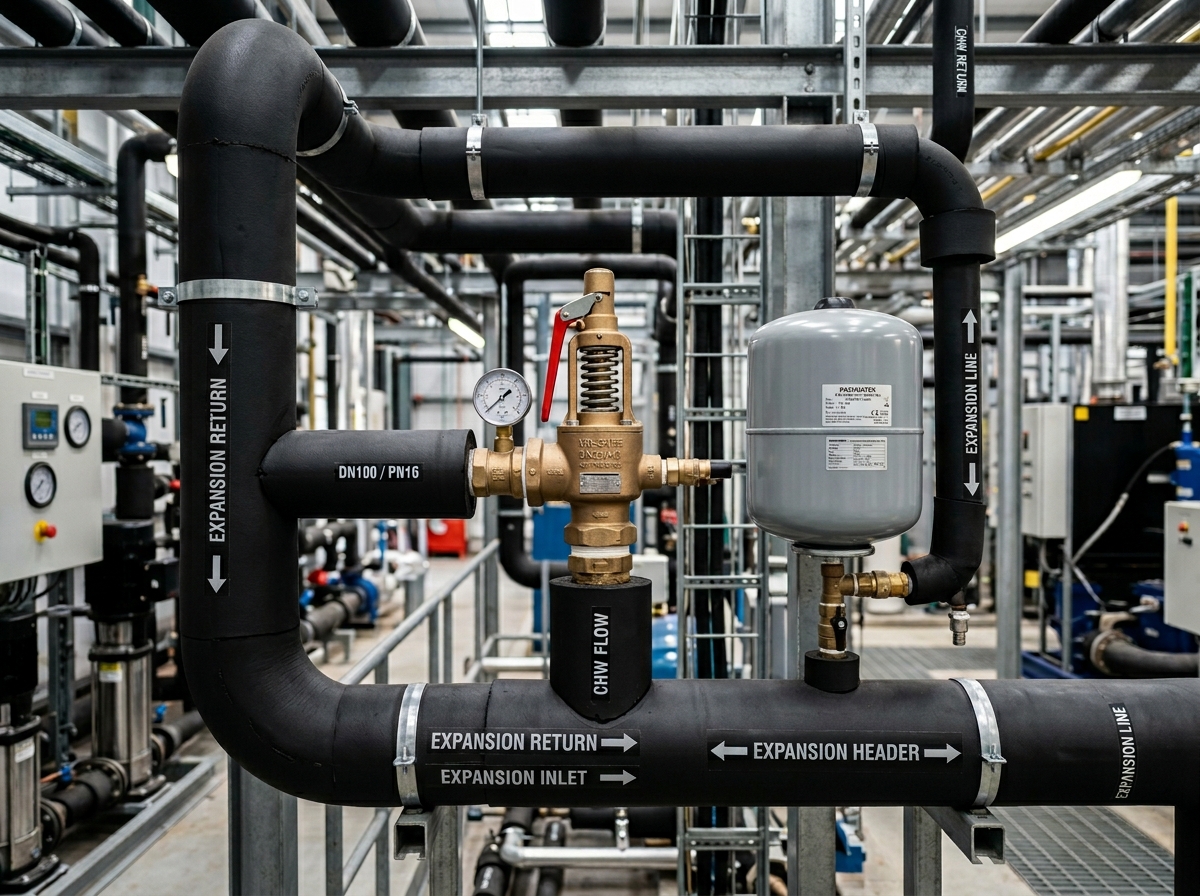

Hệ thống van bảo vệ đi kèm là phụ kiện không thể tách rời khi lắp đặt. Van xả áp an toàn cần được cài đặt ở mức áp suất nhỏ hơn áp suất thiết kế đường ống. Việc này đảm bảo hệ thống tự xả nước khi áp suất tăng đột ngột. Đồng hồ đo áp suất cần được kiểm định định kỳ để có thông số chính xác.

Tại sao việc lắp đặt bình giãn nở hệ Chiller đúng kỹ thuật lại tối quan trọng? Tác động trực tiếp đến chi phí và an toàn

Lắp đặt bình giãn nở hệ Chiller đúng kỹ thuật giúp hấp thụ hoàn toàn lượng nước giãn nở do thay đổi nhiệt độ, ngăn ngừa hiện tượng tăng áp vượt ngưỡng gây nứt vỡ đường ống và tiết kiệm đến 45% chi phí sửa chữa thay thế thiết bị phụ trợ trong hệ thống HVAC.

Hệ nước lạnh trung tâm hoạt động dựa trên sự tuần hoàn liên tục của nước. Nhiệt độ nước thay đổi từ 7 độ C đến nhiệt độ môi trường khi dừng máy. Sự chênh lệch nhiệt độ này làm thể tích nước trong đường ống biến đổi liên tục. Nếu không có thiết bị hấp thụ, áp suất đường ống sẽ tăng vọt rất nhanh.

Khi áp suất vượt quá giới hạn chịu đựng của mối hàn hoặc khớp nối cơ khí. Hiện tượng rò rỉ nước lạnh sẽ xảy ra tại các vị trí yếu nhất. Nước rò rỉ gây hư hỏng trần thạch cao và các thiết bị điện đắt tiền bên dưới. Chi phí khắc phục hậu quả rò rỉ nước thường lớn gấp nhiều lần giá trị bình giãn nở.

• Hấp thụ lượng nước giãn nở nhiệt hiệu quả: Thiết bị tự động nhận lượng nước thừa khi nhiệt độ tăng và trả lại hệ thống khi nhiệt độ giảm.
• Triệt tiêu hiện tượng búa nước phá hủy hệ thống: Giảm thiểu xung lực va đập của dòng nước khi các bơm tuần hoàn khởi động hoặc dừng đột ngột.
• Duy trì áp suất tối thiểu cho đường ống: Đảm bảo hệ thống luôn có áp suất dương ổn định tại các điểm cao nhất tránh hiện tượng lọt khí.
• Bảo vệ tuổi thọ các thiết bị chính: Giảm tải áp lực cơ học tác động lên cụm Chiller, bơm tuần hoàn, các van chặn và thiết bị AHU FCU.

Hướng dẫn chi tiết cách tính toán và lựa chọn bình giãn nở hệ Chiller qua 3 bước cho người không chuyên

Quy trình 3 bước dưới đây giúp bạn tự tính toán dung tích thiết bị phù hợp. Các bước được đơn giản hóa từ các công thức thiết kế cơ điện lạnh tiêu chuẩn. Người không chuyên cũng có thể dễ dàng áp dụng cho công trình của mình. Việc này giúp bạn kiểm soát năng lực tư vấn của các đơn vị thầu.

Bước 1: Tính toán tổng thể tích nước chứa trong hệ thống đường ống

Để tính toán tổng thể tích nước, bạn cần cộng thể tích nước của Chiller, hệ thống đường ống và thiết bị trao đổi nhiệt. Thể tích nước trong đường ống thép tiêu chuẩn được tính bằng diện tích mặt cắt ngang nhân với chiều dài ống thực tế.

Đối với các thiết bị AHU và FCU, thông số thể tích chứa nước được ghi rõ trong catalogue. Một mẹo nhỏ cho kỹ thuật viên là lấy khoảng 12 lít đến 15 lít nước cho mỗi kW công suất lạnh của hệ thống để ước tính nhanh tổng dung tích nước tuần hoàn.

• Ghi nhận chiều dài và đường kính của từng đoạn ống nước cấp và ống nước hồi.
• Tra cứu dung tích chứa nước của thiết bị Chiller trung tâm từ thông số nhà sản xuất.
• Cộng toàn bộ các giá trị để có tổng thể tích nước của hệ thống.

Bước 2: Xác định hệ số giãn nở nhiệt của nước theo nhiệt độ vận hành

Hệ số giãn nở nhiệt của nước dao động từ 0.0002 đến 0.012 tùy thuộc vào khoảng chênh lệch nhiệt độ lớn nhất. Trong hệ thống Chiller giải nhiệt nước, nhiệt độ nước lạnh thấp nhất là 7 độ C và nhiệt độ môi trường cao nhất khi tắt máy là 35 độ C.

Chênh lệch nhiệt độ vận hành lớn nhất trong trường hợp này là 28 độ C. Tra bảng vật lý tiêu chuẩn, hệ số giãn nở tương ứng của nước ở dải nhiệt độ này là khoảng 0.006. Việc xác định đúng hệ số giúp tính toán chính xác thể tích nước tăng thêm.

• Xác định nhiệt độ thiết kế thấp nhất của nước lạnh khi hệ thống hoạt động.
• Xác định nhiệt độ cao nhất của nước khi hệ thống dừng vận hành lâu ngày.
• Sử dụng bảng tra cứu hệ số giãn nở nhiệt tiêu chuẩn của nước sạch.

Bước 3: Áp dụng công thức tính toán và lựa chọn dung tích bình phù hợp

Công thức tính dung tích bình giãn nở tiêu chuẩn là thể tích nước giãn nở chia cho hiệu số áp suất hoạt động. Công thức cụ thể là tổng thể tích nước nhân với hệ số giãn nở rồi chia cho một trừ đi tỷ số giữa áp suất nạp ban đầu và áp suất làm việc tối đa.

Nếu tổng thể tích nước là 5000 lít và hệ số giãn nở là 0.006, lượng nước giãn nở là 30 lít. Với áp suất nạp khí 1.5 bar và áp suất thiết kế tối đa là 5 bar, dung tích bình giãn nở tối thiểu cần chọn là khoảng 100 lít.

• Xác định áp suất tĩnh tại điểm lắp đặt bình giãn nở trong hệ thống.
• Xác định áp suất xả của van an toàn lắp trên đường ống nước.
• Lựa chọn model bình có dung tích lớn hơn hoặc bằng giá trị tính toán thực tế.

Nâng cao kỹ năng: Các phương pháp phân loại và lắp đặt bình giãn nở hệ chiller chuyên sâu

Các phương pháp nâng cao giúp tối ưu hóa hiệu quả vận hành của hệ thống Chiller trung tâm. Việc lựa chọn đúng chủng loại thiết bị giải quyết triệt để vấn đề rỉ sét và lọt khí vào đường ống. Kỹ thuật viên cần được đào tạo bài bản để thực hiện các bước căn chỉnh áp suất chính xác.

Phân biệt bình giãn nở kiểu hở và bình giãn nở kiểu kín

Bình giãn nở kiểu kín ngăn cách hoàn toàn nước và không khí bằng màng cao su tổng hợp chịu lực cao. Thiết bị này giúp triệt tiêu nguy cơ oxy hòa tan đi vào nước gây rỉ sét đường ống bên trong hệ thống. Bình kiểu hở tiếp xúc trực tiếp với khí quyển nên thường gây tổn thất nước do bay hơi liên tục.

Bình kiểu kín có thể lắp đặt linh hoạt tại bất kỳ vị trí nào trong phòng máy trung tâm. Bình kiểu hở bắt buộc phải lắp đặt tại vị trí cao nhất của toàn bộ hệ thống đường ống nước tuần hoàn. Do đó bình giãn nở kiểu kín luôn được ưu tiên lựa chọn cho các công trình HVAC hiện đại.

• Bình kiểu kín kiểm soát áp suất tốt hơn và không yêu cầu không gian lắp đặt trên mái.
• Màng cao su EPDM của bình kín dễ dàng thay thế khi xảy ra sự cố hao mòn cơ học.
• Bình kiểu hở phù hợp cho hệ thống có dung tích nước siêu lớn và ngân sách hạn hẹp.

Kỹ thuật cài đặt áp suất nạp ban đầu cho bình giãn nở

Áp suất nạp khí nitơ ban đầu của bình giãn nở kín cần được cài đặt bằng áp suất tĩnh của hệ thống nước cộng thêm 0.2 bar. Áp suất tĩnh được tính bằng độ cao thẳng đứng từ điểm lắp bình đến điểm cao nhất của đường ống nước tuần hoàn.

Nếu tòa nhà cao 30 mét, áp suất tĩnh tương đương là 3.0 bar. Áp suất khí nitơ nạp ban đầu cho bình giãn nở cần cài đặt ở mức 3.2 bar trước khi cấp nước vào hệ thống. Việc này đảm bảo màng cao su không bị kéo giãn quá mức khi hệ thống chưa hoạt động.

• Sử dụng bình khí nitơ khô chuyên dụng để nạp khí vào bình giãn nở hệ Chiller.
• Đo đạc áp suất nạp bằng đồng hồ đo áp lực có dải đo phù hợp và đã được hiệu chuẩn.
• Kiểm tra độ kín của van nạp khí bằng dung dịch bọt xà phòng chuyên dụng sau khi nạp.

Khắc phục sự cố thường gặp khi bình giãn nở hệ Chiller hoạt động không hiệu quả

Để khắc phục nhanh các lỗi áp suất, kỹ thuật viên cần kiểm tra định kỳ trạng thái của bình giãn nở kín. Áp suất khí nitơ bên trong bình cần được duy trì ổn định đúng thông số thiết kế. Việc phát hiện sớm các dấu hiệu hư hỏng giúp ngăn ngừa sự cố dừng máy Chiller đột ngột.

Trong quá trình vận hành hệ thống điều hòa trung tâm công nghiệp, các sự cố kỹ thuật về áp suất nước rất thường xảy ra. Đội ngũ kỹ sư cơ điện cần nắm vững quy trình kiểm tra và xử lý nhanh. Dưới đây là các hiện tượng phổ biến và giải pháp khắc phục chi tiết.

• Tại sao van an toàn của hệ thống Chiller xả nước liên tục? Nguyên nhân phổ biến do bình giãn nở bị mất áp suất khí nạp hoặc màng cao su bên trong bị rách. Lúc này nước chiếm toàn bộ thể tích bình khiến không còn không gian hấp thụ giãn nở. Bạn cần kiểm tra áp suất khí nạp và tiến hành thay thế màng cao su mới.
• Áp suất nước trên đường ống dao động mạnh khi bơm khởi động? Hiện tượng này xảy ra do lượng khí nitơ nạp ban đầu trong bình giãn nở quá thấp hoặc quá cao. Bạn cần xả toàn bộ nước trong bình giãn nở ra ngoài trước. Sau đó dùng đồng hồ đo và căn chỉnh lại áp suất khí nạp đúng thông số kỹ thuật.
• Làm thế nào để phát hiện màng cao su của bình giãn nở bị rách? Bạn có thể kiểm tra nhanh bằng cách ấn nhẹ vào ty van nạp khí ở phía đỉnh bình giãn nở. Nếu có nước phun ra từ van nạp khí thì màng cao su bên trong chắc chắn đã bị rách hỏng. Bạn cần liên hệ đơn vị chuyên nghiệp để thay màng hoặc thay bình mới.
• Đường ống nước lạnh bị rung giật mạnh khi hệ thống vận hành? Đây là dấu hiệu của hiện tượng búa nước do bình giãn nở hoạt động kém hiệu quả hoặc lắp sai vị trí. Kỹ thuật viên cần kiểm tra xem bình có bị ngập nước hoàn toàn hay không. Cần tiến hành xả air khí tích tụ trong đường ống nước cấp và nước hồi.

Giải pháp bình giãn nở hệ Chiller là chìa khóa cho công trình của bạn? Lời khuyên từ chuyên gia Ecotechhvac.vn

Dòng thiết bị bình giãn nở hệ Chiller là giải pháp bảo vệ tối ưu cho các công trình sử dụng hệ thống điều hòa trung tâm nước Water Chiller. Thiết bị này đặc biệt phù hợp cho các tòa nhà văn phòng, nhà máy công nghiệp và trung tâm thương mại lớn. Việc tích hợp bình giãn nở chất lượng giúp hệ thống vận hành bền bỉ lâu dài.

Lựa chọn đúng dòng sản phẩm và đơn vị lắp đặt uy tín quyết định đến 50% độ bền của hệ thống HVAC tòa nhà. Với vị thế là nhà thầu cơ điện lạnh chuyên nghiệp, chúng tôi cam kết mang đến những giải pháp kỹ thuật tối ưu. Chúng tôi đồng hành cùng chủ đầu tư từ khâu khảo sát, thiết kế đến lắp đặt trọn gói.

Đối với các nhà máy sản xuất yêu cầu Chiller hoạt động liên tục 24 giờ mỗi ngày. Việc lắp đặt dự phòng hai bình giãn nở song song là giải pháp an toàn cao. Hệ thống cho phép bảo trì hoặc thay thế một bình mà không cần dừng hoạt động của toàn bộ nhà máy. Điều này giúp tối ưu hóa hiệu quả sản xuất kinh doanh.

Đối với các công trình thương mại trong khu vực đô thị chật hẹp. Việc sử dụng bình giãn nở kín giúp tiết kiệm tối đa diện tích phòng máy Chiller trung tâm. Bạn có thể dễ dàng bố trí thiết bị gọn gàng ngay cạnh cụm bơm tuần hoàn nước lạnh. Giải pháp này giúp tối ưu không gian sử dụng hiệu quả.

Để nhận được giải pháp thiết kế chi tiết và báo giá thiết bị cạnh tranh nhất. Bạn hãy liên hệ ngay với chúng tôi qua số hotline kỹ thuật hoạt động liên tục. Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng khảo sát thực tế và lên bản vẽ phương án hoàn toàn miễn phí cho dự án của bạn.

• Cam kết cung cấp sản phẩm chính hãng từ các thương hiệu hàng đầu thế giới.
• Đội ngũ kỹ thuật viên tay nghề cao thực hiện thi công đúng tiêu chuẩn kỹ thuật.
• Chế độ bảo hành chu đáo và hỗ trợ xử lý sự cố kỹ thuật khẩn cấp nhanh chóng.

Hỏi đáp nhanh về kỹ thuật bình giãn nở hệ Chiller (FAQs)

Tại sao nên chọn bình giãn nở kín thay vì bình giãn nở hở cho hệ Chiller?

Bình giãn nở kín ngăn chặn hoàn toàn nước tiếp xúc với không khí bên ngoài, giúp triệt biến nguy cơ oxy lọt vào gây rỉ sét hệ thống đường ống thép. Ngoài ra, bình kín có thiết kế gọn gàng, có thể lắp đặt ngay trong phòng máy tầng hầm mà không bắt buộc phải đặt trên mái như bình hở.

Áp suất nạp khí nitơ ban đầu trong bình giãn nở hệ Chiller nên cài đặt ở mức bao nhiêu?

Áp suất nạp khí nitơ ban đầu cần được tính toán dựa trên chiều cao tĩnh của hệ thống nước lạnh. Thông số tiêu chuẩn bằng áp suất tĩnh tại điểm lắp đặt cộng thêm 0.2 bar để đảm bảo màng cao su luôn ở trạng thái hoạt động cân bằng và ổn định nhất.

Màng cao su EPDM của bình giãn nở có tuổi thọ trung bình là bao lâu?

Tuổi thọ trung bình của màng cao su EPDM chất lượng cao dao động từ 5 năm đến 8 năm tùy thuộc vào tần suất hoạt động và chất lượng nước của hệ thống. Bạn nên thực hiện kiểm tra áp suất khí nitơ định kỳ 6 tháng một lần để kịp thời phát hiện hư hỏng.

Tại sao không nên sử dụng không khí thông thường để nạp vào bình giãn nở?

Không khí thông thường chứa hơi ẩm và oxy dễ gây oxy hóa làm rỉ sét vỏ bình thép và đẩy nhanh quá trình lão hóa màng cao su EPDM. Việc sử dụng khí nitơ khô giúp duy trì áp suất ổn định lâu dài hơn và bảo vệ các bộ phận bên trong bình hoạt động bền bỉ.

Có cần thiết phải lắp đặt van xả áp an toàn cạnh bình giãn nở không?

Việc lắp đặt van xả áp an toàn là bắt buộc để bảo vệ hệ thống đường ống khi áp suất vượt quá giới hạn thiết kế. Van an toàn hoạt động như chốt chặn cuối cùng nếu bình giãn nở gặp sự cố mất áp suất khí nạp hoặc bị hỏng màng cao su đột ngột.

Tận hưởng không gian mát lành với giải pháp điều hòa chuyên nghiệp tại Ecotechhvac.vn

Tại Ecotechhvac.vn, với vị thế là nhà phân phối ủy quyền Daikin, Mitsubishi, LG, Midea, chúng tôi cung cấp giải pháp điều hòa toàn diện từ khâu tư vấn, thiết kế đến thi công lắp đặt và bảo trì định kỳ. Cam kết cung cấp sản phẩm chính hãng, đội ngũ kỹ thuật viên chuyên nghiệp cùng giải pháp tối ưu hóa chi phí vận hành. Hãy liên hệ với chúng tôi để nhận giải pháp làm mát bền vững cho công trình.

Lưu ý: Các hướng dẫn và mức giá trong bài viết mang tính chất tham khảo tại thời điểm xuất bản và có thể thay đổi. Vui lòng liên hệ trực tiếp Ecotechhvac.vn để nhận thông tin cập nhật mới nhất. Các hướng dẫn trong bài viết được xây dựng dựa trên tiêu chuẩn kỹ thuật ngành HVAC. Thao tác có thể khác biệt trên các dòng thiết bị hoặc thương hiệu khác nhau. Vui lòng liên hệ Ecotechhvac.vn để được đội ngũ kỹ sư của chúng tôi hỗ trợ chi tiết và chính xác cho công trình của bạn.
