Bản Vẽ Biện Pháp Thi Công HVAC Chuẩn Kỹ Thuật Cho Các Dự Án Lớn

Bản vẽ cad biện pháp thi công hvac là hồ sơ kỹ thuật bắt buộc giúp đảm bảo tính đồng bộ cơ điện và triệt tiêu hoàn toàn rủi ro xung đột không gian lắp đặt giữa các hệ thống đường ống trên công trường. Cẩm nang hướng dẫn từ đội ngũ kỹ sư tại ecotechhvac.vn sẽ cung cấp bảng báo giá lập hồ sơ thầu, sơ đồ shop drawings chi tiết cùng quy trình triển khai thi công hệ thống điều hòa trung tâm đạt chuẩn quốc gia.

Báo giá lập hồ sơ bản vẽ cad biện pháp thi công hvac và lưu ý kỹ thuật

Hồ sơ bản vẽ thi công cơ điện lạnh đóng vai trò là kim chỉ nam cho mọi hoạt động lắp đặt thực tế tại công trường. Việc triển khai các bản vẽ chi tiết lắp đặt shop drawings giúp các nhà thầu kiểm soát chính xác khối lượng vật tư, tránh lãng phí hao hụt. Chi phí lập hồ sơ bản vẽ được tính toán dựa trên quy mô mặt bằng sàn và tính chất phức tạp của hệ thống điều hòa trung tâm VRV hoặc hệ thống chiller.

Ecotech Việt Nam sở hữu đội ngũ kỹ sư thiết kế giàu kinh nghiệm thực chiến tại các dự án công nghiệp và thương mại lớn. Chúng tôi cung cấp dịch vụ vẽ shop drawings phối hợp hệ thống cơ điện chuyên nghiệp nhằm triệt tiêu các điểm xung đột không gian. Dưới đây là bảng tổng hợp đơn giá dịch vụ thiết kế, triển khai chi tiết bản vẽ và lập hồ sơ thầu HVAC tham khảo.

Dịch Vụ Thiết Kế / Triển Khai	Phạm Vi Áp Dụng	Chi Tiết Sản Phẩm Bàn Giao	Chi Phí Ước Tính (VND)
Thiết kế bản vẽ CAD quy hoạch	Mặt bằng trần dưới 1000 m2	Bản vẽ bố trí thiết bị dàn lạnh, định vị tuyến ống chính	15.000 / m2
Triển khai Shop Drawings VRV	Hệ thống trung tâm VRV VRF	Chi tiết đấu nối bộ chia gas refnet, sơ đồ nguyên lý gas	25.000 / m2
Thiết kế Shop Drawings Chiller	Phòng máy chiller trung tâm	Bản vẽ 3D bệ móng máy, phòng máy, mặt cắt cụm bơm nước	45.000 / m2
Bản vẽ biện pháp treo đỡ ống	Cho toàn bộ tuyến ống HVAC	Chi tiết kỹ thuật giá treo hanger, bẫy nước ngưng, giá đỡ	5.000.000 / gói
Kiểm tra xung đột không gian	Phối hợp MEP chuyên sâu	Phát hiện và xử lý chồng chéo ống gió, máng cáp, cứu hỏa	10.000.000 / dự án
Lập hồ sơ thuyết minh thầu	Dự án đấu thầu quốc tế	Thuyết minh biện pháp kỹ thuật, tiến độ thi công gantt chart	15.000.000 / bộ
Bản vẽ hoàn công hệ thống	Sau khi hoàn thành lắp đặt	Cập nhật thực tế thay đổi hiện trường, bàn giao file mềm CAD	10.000 / m2
Khảo sát hiện trạng mặt bằng	Công trình thực tế	Đo đạc cao độ dầm bê tông, dựng mô hình cốt trần thạch cao	Miễn phí

Thiết kế bản vẽ biện pháp thi công hvac cần tuân thủ nghiêm ngặt các quy định về độ dày thành ống đồng và khoảng cách gá treo. Đối với các tuyến ống đồng đi ngang của hệ thống điều hòa trung tâm VRV, khoảng cách giữa các giá treo hanger đỡ ống phải duy trì trong khoảng từ 1200mm đến 1500mm. Quy cách này ngăn chặn hiện tượng võng ống gây bẫy dầu ngoài ý muốn.

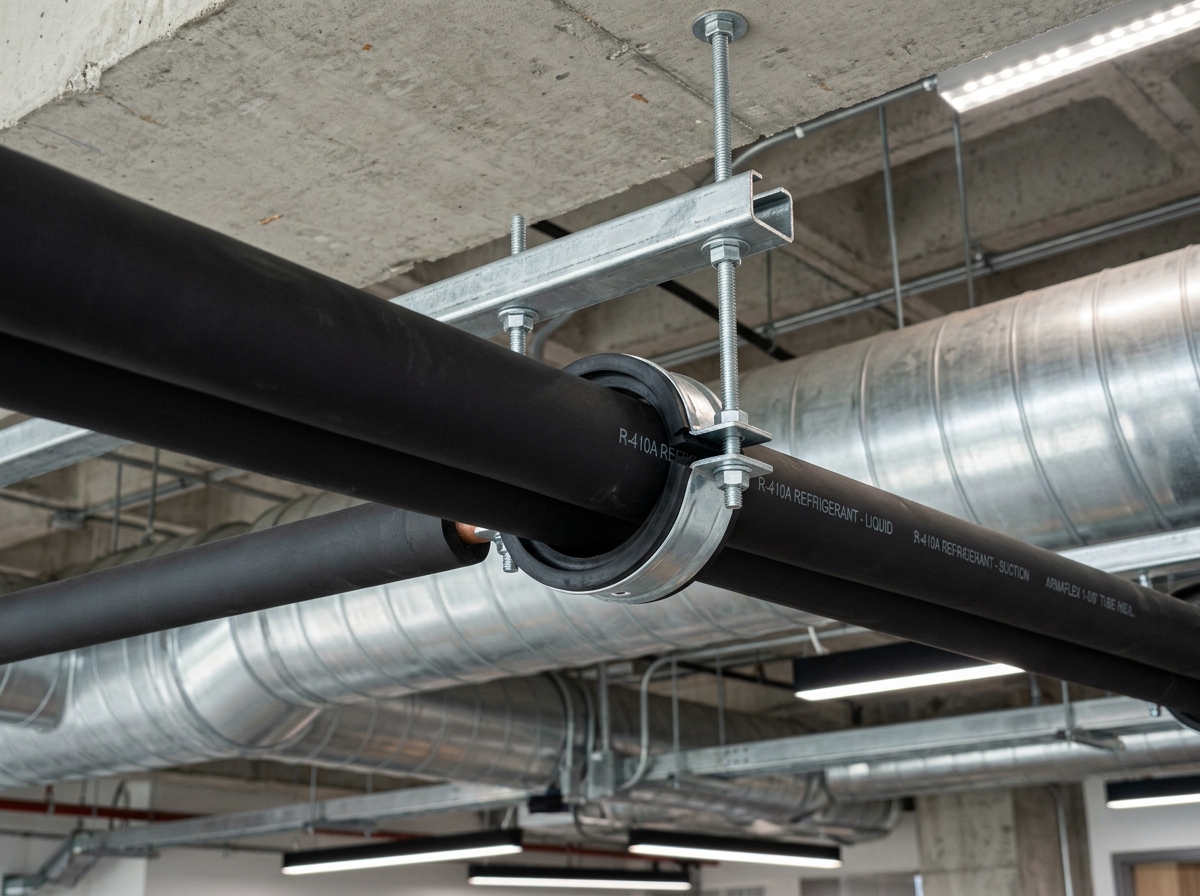

Ngoài ra, gá treo đường ống đồng bắt buộc phải được lót đệm bằng gối đỡ cao su lưu hóa chịu lực hoặc gối gỗ sồi xử lý hóa chất chống ẩm. Việc xiết trực tiếp đai kẹp sắt vào lớp bảo ôn cách nhiệt mà không có gối đỡ cứng sẽ làm bẹp xốp cách nhiệt, tạo ra cầu nhiệt gây đọng nước nhỏ giọt xuống trần thạch cao.

Tại sao việc lập bản vẽ cad biện pháp thi công hvac lại tối quan trọng? Tác động trực tiếp đến chi phí và trải nghiệm

Lập bản vẽ cad biện pháp thi công hvac chuẩn giúp triệt tiêu chín mươi lăm phần trăm lỗi va chạm cơ điện trên công trường, cắt giảm thời gian chỉnh sửa hệ thống và đảm bảo quy trình nghiệm thu diễn ra thuận lợi.

Tại các dự án tòa nhà cao tầng hoặc tổ hợp nhà máy công nghiệp lớn, khoảng không gian kỹ thuật phía trên trần thạch cao luôn là khu vực tranh chấp căng thẳng giữa các nhà thầu cơ điện. Đường ống thông gió điều hòa kích thước lớn, đường ống cứu hỏa, máng cáp điện động lực và hệ ống cấp thoát nước cùng chia sẻ một khoảng không gian vô cùng hẹp. Nếu tiến hành thi công lắp đặt thực tế mà không có bản vẽ phối hợp hệ thống chi tiết, hiện tượng chồng chéo đường ống chắc chắn sẽ xảy ra.

Việc xử lý các va chạm cơ điện trực tiếp tại hiện trường buộc công nhân phải tháo hạ các tuyến ống đã lắp đặt để định tuyến lại, gây tổn thất vật tư nghiêm trọng và kéo lùi tiến độ thi công của dự án. Bản vẽ phối hợp dịch vụ Combined Services Drawing được dựng trên phần mềm CAD giúp kỹ sư xử lý triệt để các xung đột cao độ ngay trên máy tính. Giải pháp kỹ thuật này là chìa khóa giúp tối ưu hóa không gian kiến trúc trần thạch cao hoàn thiện.

• Loại bỏ triệt để xung đột cao độ cơ điện: Sắp xếp khoa học vị trí đi ống gió, ống nước ngưng và máng cáp theo các lớp cao độ tiêu chuẩn kỹ thuật.
• Đảm bảo quy chuẩn phòng cháy chữa cháy: Thiết kế vị trí hộp van chặn lửa FD và van chặn khói đúng khoảng cách quy định của tiêu chuẩn quốc gia.
• Thuận tiện cho công tác bảo trì hệ thống: Định vị chính xác vị trí lắp đặt các cửa thăm kỹ thuật trần để tiếp cận sửa chữa thiết bị sau này.
• Chuẩn hóa quy trình nghiệm thu bàn giao: Hồ sơ bản vẽ shop drawings chi tiết là cơ sở pháp lý vững chắc phục vụ công tác thanh quyết toán công trình.

Hướng dẫn chi tiết quy trình triển khai bản vẽ cad biện pháp thi công hvac qua 3 bước tiêu chuẩn

Quy trình triển khai hồ sơ bản vẽ kỹ thuật đòi hỏi kỹ sư CAD MEP phải có tư duy hệ thống và khả năng đọc hiểu bản vẽ kết cấu xây dựng chuẩn xác. Việc xây dựng bản vẽ đúng trình tự kỹ thuật giúp các bên liên quan dễ dàng kiểm tra chéo và phê duyệt hồ sơ nhanh chóng. Dưới đây là ba bước triển khai bản vẽ shop drawings tiêu chuẩn được áp dụng tại Ecotech Việt Nam.

Bước 1: Thu thập hồ sơ thiết kế cơ sở và khảo sát cao độ dầm thực tế

Kỹ sư thiết kế bắt đầu quy trình bằng việc thu thập toàn bộ hồ sơ thiết kế cơ sở hệ thống hvac, bản vẽ mặt bằng kiến trúc và bản vẽ kết cấu dầm sàn bê tông của công trình. Thực hiện quy trình chồng lớp bản vẽ kết cấu lên mặt bằng kiến trúc để kiểm tra sự tương thích về mặt không gian tĩnh học. Đo đạc các thông số cao độ đáy dầm và vị trí các lỗ mở xuyên dầm bê tông thực tế.

Kỹ thuật viên sử dụng máy bắn laser cầm tay quét dọc theo các tuyến dầm trục chính để ghi nhận các sai lệch hình học so với thiết kế ban đầu. Việc khảo sát kỹ lưỡng cao độ dầm bê tông cốt thép là bước kỹ thuật sống còn để ngăn ngừa hiện tượng ống gió lớn không lọt qua các khe hở dầm bê tông. Toàn bộ các dữ liệu khảo sát thực tế hiện trường sẽ được cập nhật trực tiếp vào file CAD hiện trạng.

• Kiểm tra tính thống nhất về mặt kích thước của các trục định vị giữa bản vẽ kiến trúc và kết cấu.
• Xác định các vùng dầm bê tông ứng lực trước không được phép khoan cấy hoặc xuyên lỗ kỹ thuật.
• Ghi nhận lại cao độ thông thủy của các dầm biên để thiết lập cao trình đi ống gió tối ưu.

Bước 2: Dựng mặt bằng shop drawings phối hợp và kiểm tra xung đột cơ điện

Tiến hành vẽ định vị chi tiết vị trí lắp đặt cụm dàn lạnh điều hòa trung tâm VRV, dàn bay hơi FCU và các đường ống phân phối khí mát trên phần mềm CAD. Dựng sơ đồ chi tiết các tuyến ống đồng đi kèm lớp cách nhiệt bảo ôn và đường ống thoát nước ngưng PVC có độ dốc một phần trăm. Chồng lớp bản vẽ hvac lên bản vẽ của các bộ thợ điện nước, thợ cứu hỏa và máng cáp.

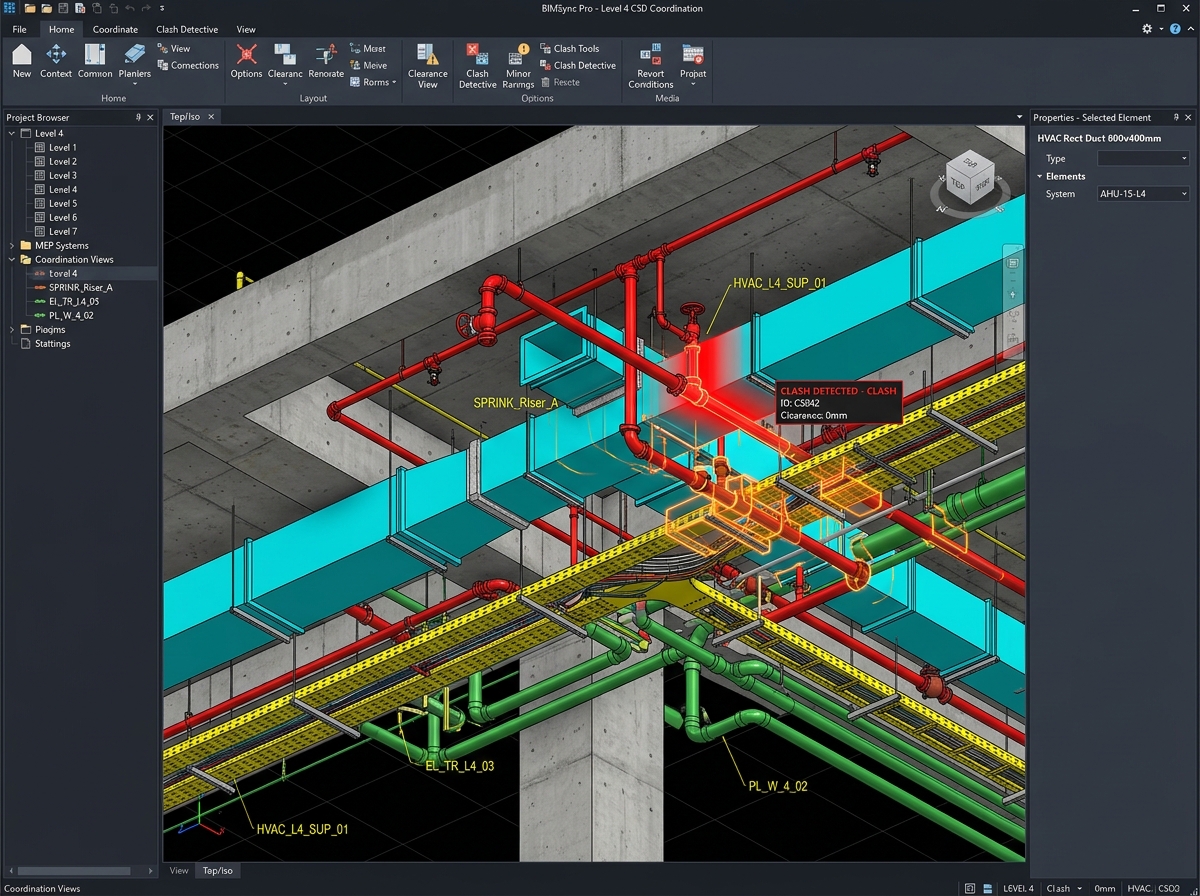

Sử dụng phần mềm phát hiện va chạm cơ học để tìm kiếm tất cả các điểm giao cắt chồng chéo về không gian giữa ống gió và đường ống phòng cháy chữa cháy. Kỹ sư tiến hành hiệu chỉnh cao độ đi ống, dịch chuyển tuyến đi của ống gió hvac hoặc nâng hạ máng cáp để tạo khoảng thoáng tối ưu. Thiết kế chi tiết kết cấu hệ thống giá đỡ chữ U và hanger treo ống đồng đồng bộ.

• Duy trì khoảng cách an toàn tối thiểu là 100mm giữa đường ống nước lạnh và đường máng cáp điện lực.
• Thiết kế vị trí các bộ chia gas refnet của hệ VRV nằm trên mặt phẳng nằm ngang hoàn toàn thăng bằng.
• Sử dụng các ký hiệu màu layer tiêu chuẩn kỹ thuật quốc tế cho từng phân hệ ống gió cấp, gió hồi và hút thải.

Bước 3: Xuất chi tiết mặt cắt lắp đặt và lập thuyết minh thuyết thầu kỹ thuật

Sau khi hoàn thiện mặt bằng phối hợp, kỹ sư tiến hành xuất các mặt cắt lắp đặt điển hình tại các khu vực hành lang hẹp hoặc phòng kỹ thuật trung tâm. Mặt cắt chi tiết phải thể hiện rõ ràng cao trình của dầm bê tông dầm phụ, cao trình trần thạch cao hoàn thiện và kích thước hình học của từng đường ống. Ghi chú rõ ràng thông số khoảng cách gá treo giữa các thiết bị cơ khí.

Biên soạn tập tài liệu thuyết minh biện pháp kỹ thuật lắp đặt thi công hvac để trình nộp chủ đầu tư và đơn vị tư vấn giám sát phê duyệt. Thuyết minh thuyết thầu phải trình bày chi tiết quy trình hút chân không sâu, biện pháp thử áp đường ống đồng và biện pháp kiểm tra rò rỉ gas bằng khí nitơ khô. Bộ hồ sơ hoàn chỉnh bao gồm file CAD bản vẽ mặt bằng shop drawings, mặt cắt chi tiết và thuyết minh biện pháp.

• Thể hiện chi tiết kết cấu bệ móng bê tông cốt thép đặt cụm nóng điều hòa trung tâm hoặc máy chiller lớn.
• Ghi nhận thông số các loại bu lông nở chịu lực và ty ren sử dụng cho hệ treo đỡ ống gió trọng lượng nặng.
• Đóng dấu ký xác nhận của chủ trì thiết kế MEP chịu trách nhiệm kỹ thuật trước khi phát hành hồ sơ bản vẽ.

Nâng cao kỹ năng: Các phương pháp kiểm soát kỹ thuật bản vẽ shop drawings hvac chuyên sâu

Kiểm soát chất lượng bản vẽ shop drawings đòi hỏi người kỹ sư chủ trì thiết kế phải có trải nghiệm thực chiến dày dặn tại hiện trường xây dựng. Việc bám sát các tiêu chuẩn thiết kế TCVN giúp hạn chế tối đa các lỗi sai sót cơ học khi công nhân tiến hành thi công lắp đặt thực tế. Dưới đây là hai phương pháp kỹ thuật chuyên sâu được các kỹ sư tại Ecotech Việt Nam áp dụng để kiểm soát chất lượng hồ sơ thiết kế.

Kỹ thuật thiết kế bẫy nước ngưng u-bend chống mùi hôi cho dàn lạnh

Đường ống xả nước ngưng của các dàn lạnh giấu trần nối ống gió hoặc tổ hợp xử lý không khí AHU thường được kết nối chung vào trục thoát nước xả của tòa nhà. Khi quạt hút của dàn lạnh hoạt động, khoang chứa máng nước ngưng sẽ ở trạng thái áp suất âm tĩnh học. Luồng không khí áp suất âm này sẽ hút ngược không khí bẩn và mùi hôi thối từ đường ống xả vào phòng.

Kỹ sư cần tính toán và vẽ chi tiết bộ bẫy nước ngưng kiểu u-bend có chiều cao cột nước thích hợp để ngăn mùi hiệu quả. Chiều cao của cột nước bẫy u-bend phải được tính toán dựa trên thông số áp suất tĩnh ngoài của quạt dàn lạnh để đảm bảo nước xả chảy tự do và không bị hút ngược lại. Bản vẽ CAD chi tiết bẫy nước ngưng là yêu cầu kỹ thuật bắt buộc để ngăn chặn sự cố mùi hôi khó chịu.

• Chiều cao cột nước bẫy u-bend tối thiểu phải bằng hai lần áp suất tĩnh của quạt tính theo đơn vị milimet nước.
• Lắp đặt rắc co hoặc nắp mở ren tại góc u-bend để thuận tiện cho thao tác sục rửa cặn bẩn định kỳ.
• Đảm bảo đường thoát nước xả sau bẫy u-bend có độ dốc tự nhiên hướng xuống liên tục.

Cơ chế cân bằng phân phối gió trên đường ống bằng phương pháp đo áp suất

Thiết kế mạng lưới đường ống thông gió phân phối gió mát cần đảm bảo lưu lượng gió thổi ra tại các cửa gió khuếch tán hoàn toàn đồng đều. Khi luồng khí di chuyển dọc đường ống, tổn thất áp suất ma sát dọc đường sẽ làm suy giảm năng lượng động lực học của luồng gió. Nếu thiết kế đường ống có tiết diện không đổi, các cửa gió cuối tuyến ống sẽ có lưu lượng gió thổi ra rất yếu.

Kỹ sư hvac sử dụng phương pháp cân bằng áp suất tĩnh hoặc phương pháp ma sát đồng đều trong CAD để tính toán thu hẹp dần tiết diện đường ống gió chính. Sự giảm dần kích thước hình học của ống gió giúp duy trì áp suất tĩnh ổn định dọc theo chiều dài tuyến ống, đảm bảo luồng khí thổi ra cân bằng. Bản vẽ CAD phải thể hiện chính xác kích thước thu ống và vị trí lắp các van điều tiết lưu lượng VCD.

• Thiết kế vị trí van điều khiển lưu lượng cánh bướm ngay tại các nhánh ống gió rẽ vào cổ cửa gió.
• Sử dụng các góc lượn co cụt có bán kính cong tối ưu để giảm thiểu tổn thất áp suất cục bộ.
• Đo đạc kiểm tra vận tốc gió tại các miệng thổi bằng máy đo gió anemometer trong giai đoạn cân chỉnh hệ thống.

Khắc phục sự cố thường gặp khi thi công hvac không có bản vẽ chuẩn

Việc tiến hành lắp đặt hệ thống cơ điện lạnh tại công trường mà thiếu hồ sơ bản vẽ phối hợp hệ thống chi tiết sẽ dẫn đến nhiều lỗi kỹ thuật nghiêm trọng. Các sự cố rò rỉ môi chất lạnh, chảy nước ngưng hoặc hệ thống điều hòa hoạt động kém lạnh thường bắt nguồn từ lỗi lắp đặt sai quy trình cơ học. Dưới đây là các sự cố phổ biến và giải pháp khắc phục chi tiết.

Kỹ sư cơ điện khuyến nghị người vận hành công trình cần kiểm tra ngay hiện trạng lắp đặt thực tế của đường ống khi phát hiện sự cố máy lạnh hoạt động kém hiệu quả. Việc tự ý tăng lượng nạp gas lạnh mà không kiểm tra độ kín của các mối hàn cơ khí sẽ làm tăng nguy cơ quá tải máy nén.

• Tại sao đường ống nước ngưng của dàn lạnh bị chảy nước nhỏ giọt mặc dù được bọc lớp xốp cách nhiệt rất dày? Hiện tượng chảy nước đọng sương này xảy ra do quá trình kẹp đai treo hanger sắt trực tiếp xiết chặt vào thân xốp cách nhiệt làm bẹp lớp xốp bảo ôn cách nhiệt. Tạo ra cầu nhiệt lạnh truyền ra vỏ đai sắt tiếp xúc trực tiếp với không khí ẩm nóng bên ngoài trần gây đọng nước. Giải pháp khắc phục kỹ thuật là tháo đai treo sắt, lắp bổ sung các gối đỡ bằng cao su cứng chịu lực và bọc lại măng xông bảo ôn cách nhiệt kín khít.
• Hệ thống điều hòa trung tâm VRV báo lỗi rò rỉ gas lạnh sau một thời gian ngắn vận hành chạy thử? Nguyên nhân do quá trình thi công kéo ống đồng qua dầm bê tông bị cọ xát cơ học làm xước nứt thành ống đồng, hoặc các mối hàn refnet rẽ nhánh bị rung lắc gãy do lắp thiếu giá đỡ cố định chống rung. Cần tiến hành cô lập từng nhánh gas, nén khí nitơ khô để tìm điểm rò rỉ, cắt bỏ đoạn ống đồng bị rạn nứt nứt hỏng và hàn nối lại đoạn ống mới có trang bị gá đỡ chống rung.
• Hệ thống quạt thông gió tạo ra tiếng ù vang lớn truyền trực tiếp vào không gian phòng làm việc? Sự cố xảy ra do quá trình kết nối đường ống thông gió vào quạt hút thiếu khớp nối mềm vải bạt cách rung, khiến dao động cơ học của động cơ quạt truyền thẳng vào đường ống gió tôn mạ kẽm gây cộng hưởng âm thanh lớn. Cần tháo bỏ đoạn ống tôn nối cứng sát quạt hút, lắp bổ sung khớp nối mềm bằng vải bạt chống cháy chuyên dụng và trang bị thêm lò xo giảm chấn treo quạt.

Giải pháp cơ điện lạnh nào là chìa khóa cho không gian của bạn? Lời khuyên từ chuyên gia Ecotechhvac.vn

Bản vẽ biện pháp thi công hvac chuẩn kỹ thuật là chìa khóa vàng quyết định chất lượng hoàn thiện của hệ thống cơ điện lạnh trong mọi công trình thương mại và công nghiệp. Việc đầu tư nghiên cứu hồ sơ bản vẽ shop drawings phối hợp chi tiết ngay từ giai đoạn chuẩn bị thầu sẽ giúp chủ đầu tư cắt giảm tối đa chi phí sửa chữa phát sinh ngoài ý muốn. Đồng thời bảo vệ tính toàn vẹn kết cấu dầm sàn và tăng tính thẩm mỹ cho trần trang trí nội thất của tòa nhà.

Tại Việt Nam, Ecotech Việt Nam tự hào là đơn vị phân phối ủy quyền chính thức các dòng sản phẩm điều hòa treo tường, điều hòa âm trần, điều hòa trung tâm VRV, chiller công nghiệp của các thương hiệu danh tiếng Daikin, Mitsubishi, LG, Midea. Chúng tôi cung cấp giải pháp cơ điện lạnh trọn gói từ tư vấn thiết kế, thi công lắp đặt đến dịch vụ bảo dưỡng dài hạn với hợp đồng minh bạch, cam kết tuyệt đối không phát sinh chi phí phát sinh bất hợp lý cho khách hàng.

Đội ngũ kỹ sư cơ điện được đào tạo bài bản chính quy của Ecotech Việt Nam luôn sẵn sàng hỗ trợ quý khách hàng khảo sát mặt bằng thực tế, lập dự toán khối lượng vật tư và lên phương án thiết kế hệ thống hoàn toàn miễn phí. Hãy liên hệ ngay với chúng tôi qua số hotline kỹ thuật để nhận được sự tư vấn chuyên sâu nhất cho dự án của doanh nghiệp.

• Lựa chọn các loại ống đồng dẫn gas lạnh có độ dày thành ống tối thiểu đạt mức 0.81mm để đảm bảo an toàn áp suất cao.
• Đảm bảo các bệ móng bê tông cốt thép đỡ dàn nóng điều hòa trung tâm được thi công đúng bản vẽ kỹ thuật có lò xo giảm chấn.
• Áp dụng chương trình bảo trì bảo dưỡng cơ điện định kỳ tối thiểu sáu tháng một lần để hệ thống luôn vận hành ổn định.

Hỏi đáp nhanh về kỹ thuật bản vẽ biện pháp thi công hvac (FAQs)

Bản vẽ phối hợp hệ thống Combined Services Drawing có vai trò gì trong thi công cơ điện MEP?

Bản vẽ phối hợp hệ thống Combined Services Drawing ký hiệu là CSD là bản vẽ tích hợp đồng bộ các phân hệ đường ống hvac, đường ống nước cấp thoát nước, máng cáp điện lực và ống phòng cháy chữa cháy trên cùng một mặt bằng cốt trần thạch cao. Bản vẽ CSD giúp kỹ sư phát hiện và xử lý triệt để các va chạm cơ học về không gian tĩnh học trước khi đưa hồ sơ ra công trường thi công lắp đặt thực tế.

Tại sao đường ống nước ngưng Chiller bắt buộc phải lắp đặt bẫy hơi u-bend?

Khi tổ xử lý không khí hoặc dàn lạnh fcu hoạt động, khoang máng chứa nước thải luôn nằm trong trạng thái áp suất âm tĩnh học do quạt hút tạo ra. Nếu không lắp đặt bẫy hơi u-bend có chiều cao cột nước thích hợp, luồng khí áp suất âm này sẽ hút ngược không khí ô nhiễm và mùi hôi thối từ trục xả nước chung vào phòng, làm ảnh hưởng đến chất lượng không khí sạch trong phòng.

Khoảng cách tiêu chuẩn giữa các giá treo hanger đỡ ống đồng hệ VRV đi ngang là bao nhiêu?

Theo tiêu chuẩn kỹ thuật lắp đặt hệ thống hvac hiện hành, khoảng cách an toàn định mức giữa các giá treo hanger đỡ ống đồng dẫn gas lạnh của hệ điều hòa trung tâm VRV đi ngang phải duy trì trong khoảng từ 1200mm đến 1500mm. Khoảng cách này được thiết kế để nâng đỡ chắc chắn trọng lượng ống gas và bảo ôn cách nhiệt, ngăn chặn hiện tượng võng ống gây bẫy dầu bôi trơn trong hệ thống lạnh.

Tác dụng của việc lắp khớp nối mềm bằng vải bạt cho quạt thông gió công nghiệp là gì?

Khớp nối mềm bằng vải bạt dẻo dai chống cháy được lắp đặt giữa cửa gió ra của quạt thông gió và đường ống gió tôn có tác dụng triệt tiêu sự truyền dẫn dao động cơ học từ động cơ quạt vào thành ống. Cơ cấu cách rung cơ học này ngăn chặn hoàn toàn hiện tượng cộng hưởng rung động cơ học gây tiếng ù tiếng rè lớn dọc theo tuyến ống thông gió vào các không gian làm việc.

Quy trình nghiệm thu phê duyệt bản vẽ shop drawings hvac gồm những bước nào?

Quy trình phê duyệt bản vẽ shop drawings hvac được thực hiện qua các bước kỹ thuật bao gồm: kỹ sư nhà thầu lập bản vẽ và tự kiểm tra chéo, chồng lớp bản vẽ phối hợp MEP, trình nộp kỹ sư tư vấn giám sát xem xét, chỉnh sửa hiệu chỉnh các lỗi phản hồi của đơn vị tư vấn và cuối cùng là ký phê duyệt đóng dấu bản vẽ thi công chính thức.

Tận hưởng không gian mát lành với giải pháp điều hòa chuyên nghiệp tại Ecotechhvac.vn

Tại Ecotechhvac.vn, với vị thế là nhà phân phối ủy quyền Daikin, Mitsubishi, LG, Midea, chúng tôi cung cấp giải pháp điều hòa toàn diện từ tư vấn, thiết kế đến lắp đặt, bảo trì. Cam kết sản phẩm chính hãng, đội ngũ kỹ thuật chuyên nghiệp và giải pháp tối ưu chi phí. Liên hệ ngay để nhận giải pháp làm mát bền vững nhất.

Lưu ý: Các hướng dẫn và mức giá trong bài viết mang tính chất tham khảo tại thời điểm xuất bản và có thể thay đổi. Vui lòng liên hệ trực tiếp Ecotechhvac.vn để nhận thông tin cập nhật mới nhất. Các hướng dẫn trong bài viết được thực hiện trên các thiết bị điều hòa không khí chuyên dụng. Thao tác có thể khác biệt trên các dòng thiết bị phổ thông hoặc của các thương hiệu khác nhau. Vui lòng liên hệ Ecotechhvac.vn để được đội ngũ kỹ sư của chúng tôi hỗ trợ chi tiết và chính xác cho công trình của bạn.
